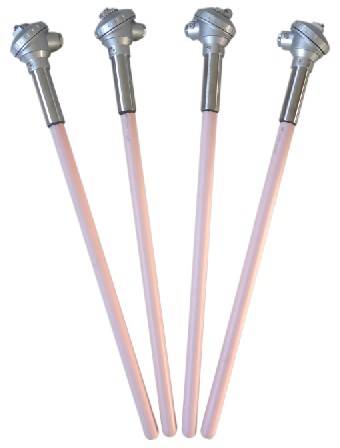

铂铑热电偶



铂铑热电偶

1:概述
    WR系列工业用铂铑热电偶又叫贵金属热电偶,它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
    铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。
    铂铑热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
    各种铂铑热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。

2:应用
    铂铑热电偶适用于各种生产过程中高温场合,广泛应用于粉未冶金,烧结光亮炉,真空炉,冶炼炉,玻璃,炼钢炉及陶瓷及工业盐浴炉等测温。
3:主要技术参数
电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压
测量温度及允差

热电偶类别
代号
分度号
最高温度℃
测量温度℃
允差△t℃
铂铑10-铂
P
S
0~1600
0~1300
±1.5℃或±0.25%t
铂铑13-铂
Q
R
0~1300
0~1300
±1.5℃或±0.25%t
铂铑30-铂铑6
R
B
0~1800
0~1600
±1.5℃或±0.25%

型号及规格

型 号
分 度 号
测温范围℃

保 护 管 材 料

热响应时间

规 格
d
L x l

WRP-130
WRP2-130

S
0-1300
高铝质或刚玉管
< 150S
Φ16

300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000

WRP-131
WRP2-131

< 360S
Φ25

WRQ-130
WRQ2-130

R
0-1300
< 150S
Φ16

WRQ-131
WRQ2-131

< 360S
Φ25

WRR-130
WRR2-130

B
0-1600
刚玉管
< 150S
Φ16

WRR-131
WRR2-131

< 360S
Φ25

1) 热电偶 I 级按协议订货;
2) 非置入部分为不锈钢。
铂铑热电偶产品选型
铂铑热电偶选型
标记
标记
标记
热电偶对数
固定方式
接线盒形式
保护管直径
长度
说      明
W







温度仪表

R






热电偶

P





铂铑10-铂  分度号:S
Q





铂铑13-铂 分度号:R
R





铂铑30-铂铑6 分度号:B

1




单支(可不标注)
2




双支

1



无固定装置
2



固定螺纹
3



活动法兰
4



固定法兰

3


防水接线盒
4


隔爆接线盒

0

刚玉管Φ16
1

双层刚玉管Φ25
2

刚玉管外带碳化硅管


空格为特殊说明

-L/l
总长/插深mm
系列产品有:单铂铑热电偶双铂铑热电偶铠装铂铑热电偶耐高温铂铑热电偶
