 您现在的位置 > 温度仪表事业部 > 端面热电阻

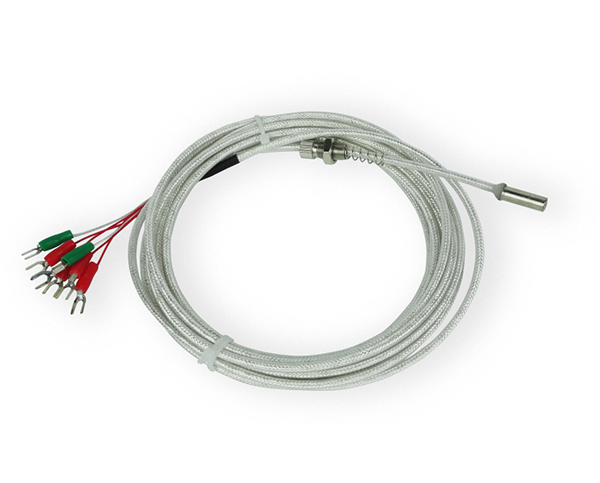

端面热电阻



端面热电阻
  WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制,紧巾在温度计前端,与一般轴向热电阻相比,端面热电阻能更正确和迅速地反映被测端面的实际温度,适用于测量轴瓦或其他机件的端面温度。

●主要技术参数

感温元件0℃时的电阻值(R100)和它在0℃时的电阻R0

分度号Cu50:R0=50±0.050Ω
   Cu100:R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。

●测量范围和允差(单位:mm)
名称 测温范围℃ 允许偏差△t℃ 分度号
端面铜电阻 -50-100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100
端面铂电阻 -150-200 B级:±(0.30+0.005|t|) Pt100

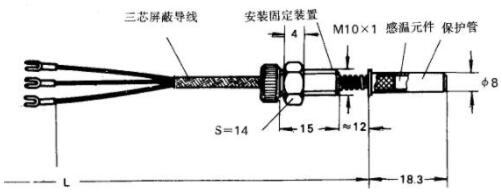

●型号规格
型 号
分度号
结构特征
测温范围℃
保护管材质
热响应时间
规格
公称压力
外接线引线长度L ( mm)
直径d( mm)
M( mm)
WZCM-201

Cu50 Cu100

固定埋入或螺纹连接
-50-100
紫铜T2-Y
<15
Φ 6
M8x0 .75
常压

500

1000

1500

2000

2500

WZPM-201
Pt100
-150-200
<15
Φ 8.7
M10x1
WZPM-201B
注:WZPM-201B采用引进元件WZPM-018,精度等级为A级。

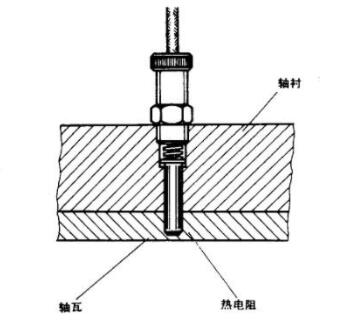

●安装形式
