 您现在的位置 > 首页 > 流量仪表 > 插入式电磁流量计

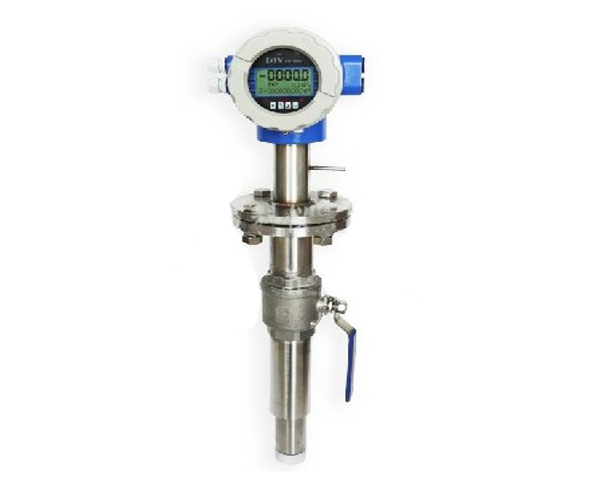

SKLDC系列插入式电磁流量计

  SKLDC系列插入式电磁流量计用来测量导电的液体,特别适用于大口径的管道测量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。
插入式电磁流量计产品特点:
1
、可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
2、采用16位嵌入式微处理器,运算速度快,精度佳;
3、全数字量处理,抗干扰能力强,测量可靠,精度佳,流量测量范围度可达150:1;
4、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好;
5、全汉字菜单操作,使用方便,操作简单,易学易懂;
6、高清晰度背光LCD显示;
7、具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;
9、具有RS485或RS232数字通讯信号输出
10、具有电导率测量功能,可判别传感器是否空管;
11、恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
12、具有自检与自诊断功能;
13、采用SMD器件和表面安装(SMT)技术,电路可靠性高;
14、仪表内部设计有不掉电时钟,可记录16次掉电时间。
插入式电磁流量计型号

型号:

SKLDC系列

口 径:

DN150 - DN2000

精 度:

± 2.5%测量值标准 ±1.5%测量值特殊

最低导电率 :

5μs/cm

测量范围 :

推荐使用范围:1.0m/s~10m/s连续可调
最大使用范围:0.2m/s~15m/s连续可调

介质温度 :

-20- +150℃

环境温度 :

-20- +60℃

流体压力 :

≤ 1.6MPa

防护等级 :

传感器   转换器
IP67    IP67
IP68    IP67

材 质:

探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE.

电气接口 :

M20×1.5,1/2〞NPT

显示方式 :

标准双线液晶显示 ,可同时显示瞬时和累积流量。

电 源:

220VAC 50HZ 24VDC

防爆等级:

Exd[ia]iam ll CT5

信号输出:

1、开关量可设为: 脉冲输出(最高1000HZ);高 /低流量报警;
空管报警;流量方向示意;故障报警;
2、电流输出:4-20mA输出。

组态方式:

1、通过三个手动键现场组态。
2、通过遥控器现场组态。
3、通过手操器进行现场组态。
记忆:EEPROM不会消失之记忆体,无需电池保存。

插入式电磁流量计参考流量范围:

口径mm(DN)

流量范围m3/h

口径mm(DN)

流量范围m3/h

φ150

65~650

φ900

2300~23000

φ200

110~1100

φ1000

2800~28000

φ250

180~1800

φ1200

4000~40000

φ300

250~2500

φ1400

5500~55000

φ350

350~3500

φ1600

7200~72000

φ400

450~4500

φ1800

9200~92000

φ500

700~7000

φ2000

11500~115000

φ600

1000~10000

φ2200

14000~140000

φ700

1400~14000

φ2400

16300~163000

φ800

1800~18000

--

--

插入式电磁流量计产品选型

型号

口径

 插入式电磁流量计

SKLDC

150~2000





代号

安装形式



Y

一体式

F

分体式



代号

转换器形式

ZA

圆形转换器

ZB

方形转换器(仅适用于分体式)



代号

供电形式

AC

(交流)220V AC 50Hz(90~245V AC 50Hz)

DC

(直流)24V DC (20~36V DC)

LD

锂电池供电(不带信号输出)



代号

输出信号



I

4~20mA



F

频率 1KHz



Rs

串行通讯(485)



C

控制输出





代号

防爆要求

N

无防爆

EX

防爆(仅适用于分体式)



代号

是否带球阀

N

不带球阀

Q

带球阀



代号

电极材质

316L

不锈钢



代号

配线
(适用于分体式)

10

配10米引线
(标配)

15

配15米引线

以此类推

电磁流量计系列产品有:防腐型智能电磁流量计一体式电磁流量计分体式电磁流量计插入式电磁流量计防爆型电磁流量计分体插入式电磁流量计
