 您现在的位置 > 首页 > 流量仪表 > 分体插入式电磁流量计

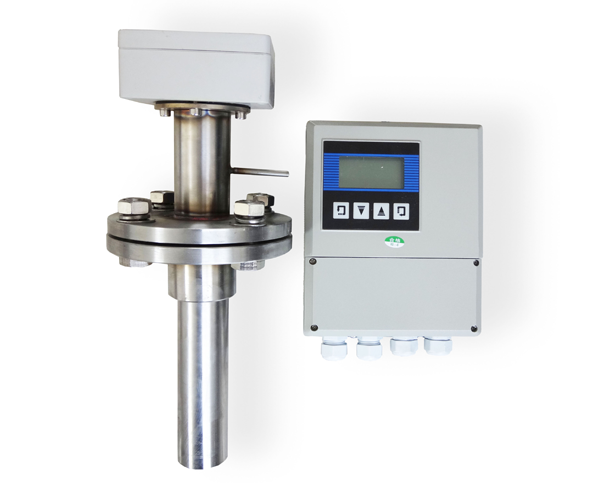

SKLDFC系列分体插入式电磁流量计

分体插入式电磁流量计

   SKLDFC系列分体插入式电磁流量计测量原理是基于法拉第电磁感应定律,分体型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接,用来测量导电的液体的体积流量。 SKLDFC系列分体插入式电磁流量计特别适用于中、大口径的管道测量内液体流体的测量,广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工农业部门的生产工艺过程流量测量和控制.
产品特点:
1
、可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
2、采用16位嵌入式微处理器,运算速度快,精度高;
3、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达150:1;
4、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好;
5、全汉字菜单操作,使用方便,操作简单,易学易懂;
6、高清晰度背光LCD显示;
7、具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;
9具有RS485或RS232数字通讯信号输出
10具有电导率测量功能,可判别传感器是否空管;
11恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
12具有自检与自诊断功能;
13采用SMD器件和表面安装(SMT)技术,电路可靠性高;
14仪表内部设计有不掉电时钟,可记录16次掉电时间。
规格型号:

型 号:

SKLDFC系列分体插入式电磁流量计

口 径:

DN150 - DN2000

精 度:

± 2.5%测量值标准 ±1.5%测量值特殊

最低导电率 :

5μs/cm

测量范围 :

推荐使用范围: 0.5m/s~10m/s连续可调
最大使用范围:0.2m/s~15m/s连续可调

介质温度 :

-20~+150℃

环境温度 :

-20~+60℃

流体压力 :

≤1.6MPa

防护等级 :

传感器   转换器
IP65    IP65
IP68    IP65

材 质:

探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE.

电气接口 :

M20×1.5,1/2〞NPT

显示方式 :

标准双线液晶显示 ,可同时显示瞬时和累积流量。

电 源:

220VAC 50HZ; 24VDC

防爆等级:

ExdllBT4

信号输出:

1、开关量可设为:脉冲输出(最高1000HZ);
高/低流量报警;
空管报警;
流量方向示意;
故障报警;
2、电流输出:4-20mA输出。

组态方式:

1、通过三个手动键现场组态。
2、通过遥控器现场组态。
3、通过手操器进行现场组态。
记忆:EEPROM不会消失之记忆体,无需电池保存。

产品选型

型号

口径

 插入式电磁流量计

SKLDC

150~2000





代号

安装形式



Y

一体式

F

分体式



代号

转换器形式

ZA

圆形转换器

ZB

方形转换器(仅适用于分体式)



代号

供电形式

AC

(交流)220V AC 50Hz(90~245V AC 50Hz)

DC

(直流)24V DC (20~36V DC)

LD

锂电池供电(不带信号输出)



代号

输出信号



I

4~20mA



F

频率 1KHz



Rs

串行通讯(485)



C

控制输出





代号

防爆要求

N

无防爆

EX

防爆(仅适用于分体式)



代号

是否带球阀

N

不带球阀

Q

带球阀



代号

电极材质

316L

不锈钢



代号

配线
(适用于分体式)

10

配10米引线
(标配)

15

配15米引线

以此类推


电磁流量计系列产品有:防腐型智能电磁流量计;一体式电磁流量计;分体式电磁流量计;插入式电磁流量计;防爆型电磁流量计;分体插入式电磁流量计;卫生型电磁流量计;
