 您现在的位置 > 首页 > 变送器仪表 > 高温导波雷达物位计


SKGW56高温导波雷达物位计

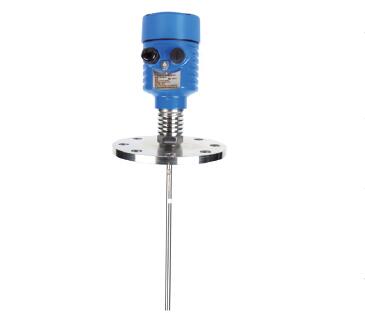

高温导波雷达物位计产品图

测量原理
  SKGW55高温导波雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化成物位信号。
SKGW高温导波雷达物位计参数
应  用:液体、高温高压工况
测量范围:缆 30m/杆:6m
过程连接:螺纹、法兰
介质温度:-40~400℃
过程压力:-0.1~4.0Mpa
精  度:±10mm
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)

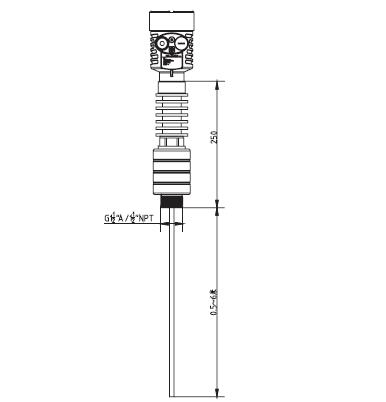

SKGW高温导波雷达物位计外型尺寸图
高温导波雷达物位计外型尺寸图

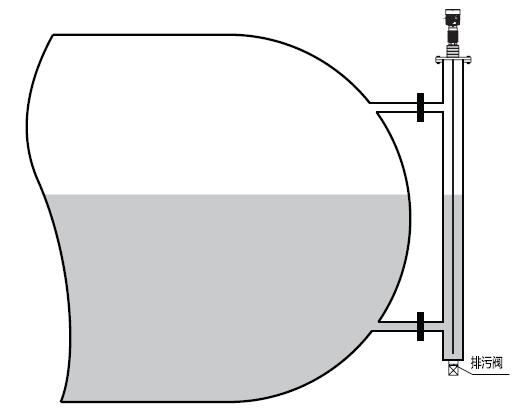

SKGW高温导波雷达物位计安装
高温导波雷达物位计安装图
SKGW高温导波雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

传感器/缆式探头

A液体Φ4mm
B 固体Φ6mm

过程连接/材料

G G1?/螺纹 不锈钢
N 1?NPT螺纹 不锈钢
Y特殊定制

密封/过程温度

G 高温密封/-40~400℃带散热器

电子单元

3 (4~20)mA/(24)VDC/HART两线制
4 (4~20)mA/(-24)VDC /HART四线制
5 (4~20)mA/(-220)VAC /HART四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊约定

Y 特殊定制

相关产品推荐:杆式导波雷达物位计;防腐导波雷达物位计;同轴导波雷达物位计;高温导波雷达物位计;双缆导波雷达物位计;
