 您现在的位置 > 首页 > 变送器仪表 > SKGW51杆式导波雷达物位计


SKGW51杆式导波雷达物位计

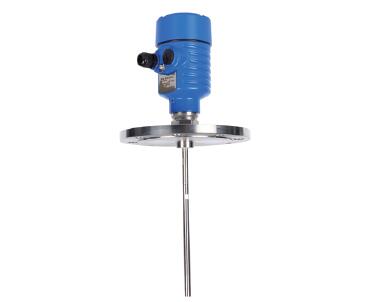

杆式导波雷达物位计产品图

测量原理
  SKGW51杆式导波雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化成物位信号。
杆式导波雷达物位计测量原理
输入
  反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速
因空罐的距离E已知,则物位L为:L=E-D
输出
  通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
测量范围:
F-----测量范围
E-----空罐距离
B-----顶部盲区
K-----探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。

注意
只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。
SKGW51杆式导波雷达物位计参数
应  用:液体、固体
测量范围:杆6m
过程连接:螺纹、法兰
介质温度:-40~150℃
过程压力:-0.1~4.0Mpa
精  度:±10mm
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)
SKGW51杆式导波雷达物位计外型尺寸图
杆式导波雷达物位计外型尺寸图
SKGW51杆式导波雷达物位计安装图
杆式导波雷达物位计安装图
SKGW51杆式导波雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

传感器/缆式探头

A 液体Φ4mm
B 固体Φ6mm

过程连接/材料

G G1?A螺纹 不锈钢
GA G1A/螺纹 不锈钢
N 1?NPT螺纹 不锈钢
NA 1NPT螺纹 不锈钢
C 法兰DN50 PN16 C不锈钢
D 法兰DN80 PN16 C不锈钢
E 法兰DN100 PN16 C不锈钢
F 法兰DN150 PN16 C不锈钢
H 法兰DN200 PN16 C不锈钢
K 法兰DN250 PN16 C不锈钢
Y特殊定制

密封/过程温度

P 普通密封/-40…150℃

电子单元

3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC /四线制
5 RS485/Modbus

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊约定

Y 特殊定制

相关产品推荐:防腐导波雷达物位计;同轴导波雷达物位计;缆式导波雷达物位计;高温导波雷达物位计;双缆导波雷达物位计;
