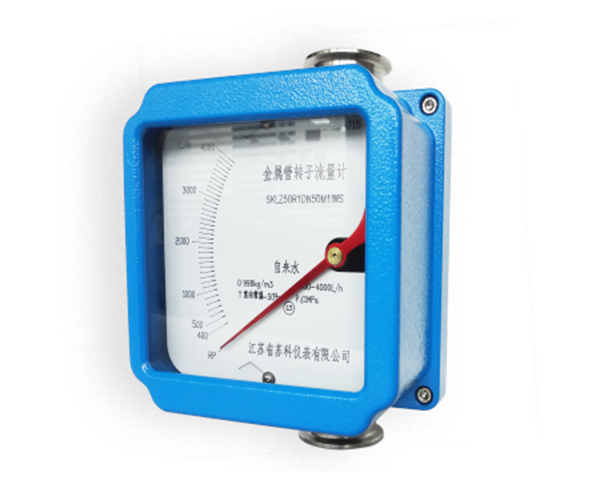

卡箍式快装金属管浮子流量计


    卡箍式快装金属管浮子流量计亦称卫生型金属管浮子流量计,是采用变面积式测量原理,可对多种流体进行流量测量和控制。该系列流量计主要由连接型快装卡盘、测量管体、锥形浮子及指示器等部分组成,由于配以不同的指示器,可实现现场指针指示、(4~20)mA 模拟信号输出、LCD显示瞬时和累积流量、上下限报警、HART协议通讯、电池供电和隔爆等功能。卡箍式快装金属管浮子流量计广泛应用于食品化工、石油、冶金、电力、环保、医药和轻工等部门对液体的流量测量与自动控制。
一、技术参数
测量范围:水(20℃)60~55000L/h   参见流量表
量程比:标准型1:10
精  度: 1.5级
压力等级: DN25~DN100  PN0.6
特殊型在选型和订货前应与工厂协商
安装形式:垂直安装 介质底进上出
压力损失:7kPa-70kPa
介质温度:标准型:-80℃~+200℃
介质粘度: DN25: <250mPa.s
     DN50~DN100: <300mPa.s
环境温度:液晶型-30℃~+55℃
指针型:-40℃~+120℃
连接形式:快装式卡盘
电缆接口:M20×1.5
供电电源:标准型24VDC二线制4~20mA(10.8VDC~36VDC )
交流型:85~265VAC 50HZ
电池型:3.6V@4AH镍氢电池
报警输出:上限或下限瞬时流量报警
标准型:集电极开路输出(最大100mA@30VDC内部阻抗100 欧)
特殊型:继电器输出(触点容量最大5A@250VAC)
脉冲输出:累积脉冲输出,最小间隔50毫秒
液晶显示:瞬时流量显示数值范围:0~50000
累计流量显示数值范围:0~99999999
防护等级:IP65
防爆标志:本安型iaⅡCT6 隔爆型dⅡBT4
二、卫生型卡箍式金属管浮子流量计流量范围表
卫生卡箍式
通径 DN(mm)

流量范围

卡箍尺寸

配套管道尺寸

水(20℃)L/h

Φ(mm)

Φ(mm)

25

60~600

   50.5

(29/26)×1.5

100~1000

160~1600

250~2500

   32

160~1600

   50.5

(35/32)×1.5

250~2500

400~4000

550~5500

   40

250~2500

   50.5

(41/38)×1.5

400~4000

550~5500

50

400~4000

64

(53/50)×1.5

600~6000

1000~10000

65

1000~10000

91

(70/66)×2

1600~16000

2500~25000

80

1600~16000

106

(85/81)×2

2500~25000

3500~35000

100

4000~40000

119

(104/100)×2

5500~55000

三、产品选型
代号

测量管结构

SK-LZ50

下进上出



代号

接液材质

R1

0Cr18Ni9Ti

R2

316L



代号

管道口径

DN25

25

DN32

32

DN40

40

DN50

50

DN65

65

DN80

80

DN100

100



代号

指示器形式代码组合

M1

就地指针指示,机械指示瞬时流量

M2

供电型,机械指示瞬时流量,液晶显示瞬时/累积流量

M3

供电型,无机械指示,液晶显示瞬时/累积流量(同M2)



代码

供电方式

只限M1指示器

A

220VAC,4~20mA输出

B

电池供电,无输出

C

24VDC,二线制供电,4-20mA输出

D

24VDC,三、四线制供电,4~20mA输出



代号

隔爆标志

i

本安iaCT6方型壳体

d

隔爆Diibt4园壳体



代号

连接形式



WS

卫生型快装卡箍连接
