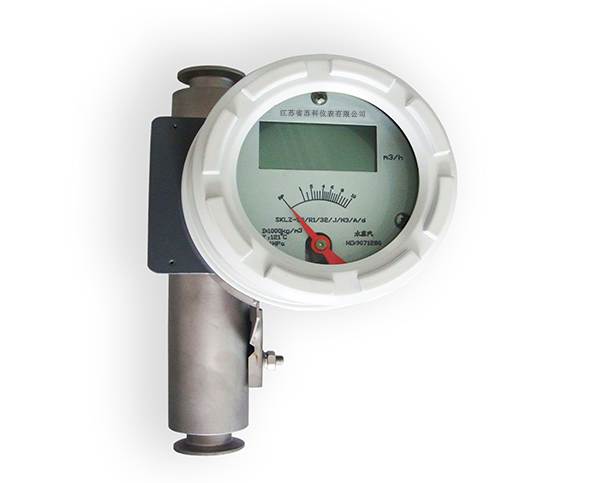

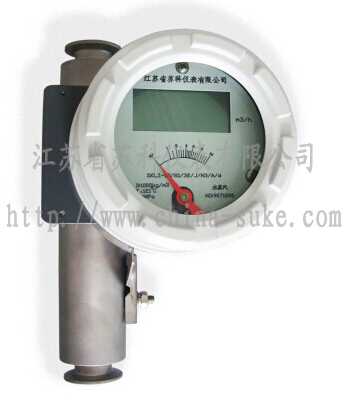

卡箍式快装金属管浮子流量计亦称
卫生型金属管浮子流量计,是采用变面积式测量原理,可对多种流体进行流量测量和控制。该系列
流量计主要由连接型快装卡盘、测量管体、锥形浮子及指示器等部分组成,由于配以不同的指示器,可实现现场指针指示、(4~20)mA 模拟信号输出、LCD显示瞬时和累积流量、上下限报警、HART协议通讯、电池供电和隔爆等功能。卡箍式快装金属管浮子流量计广泛应用于食品化工、石油、冶金、电力、环保、医药和轻工等部门对液体的流量测量与自动控制。
一、技术参数
测量范围:水(20℃)60~55000L/h 参见流量表
量程比:标准型1:10
精 度: 1.5级
压力等级: DN25~DN100 PN0.6
特殊型在选型和订货前应与供方协商
安装形式:垂直安装 介质底进上出
压力损失:7kPa-70kPa
介质温度:标准型:-80℃~+200℃
介质粘度: DN25: <250mPa.s
DN50~DN100: <300mPa.s
环境温度:液晶型-30℃~+55℃
指针型:-40℃~+120℃
连接形式:快装式卡盘
电缆接口:M20×1.5
供电电源:标准型24VDC二线制4~20mA(10.8VDC~36VDC )
交流型:85~265VAC 50HZ
电池型:3.6V@4AH镍氢电池
报警输出:上限或下限瞬时流量报警
标准型:集电极开路输出(最大100mA@30VDC内部阻抗100 欧)
特殊型:继电器输出(触点容量最大5A@250VAC)
脉冲输出:累积脉冲输出,最小间隔50毫秒
液晶显示:瞬时流量显示数值范围:0~50000
累计流量显示数值范围:0~99999999
防护等级:IP65
防爆标志:隔爆型:EXdbIICT6Gb
二、卫生型卡箍式金属管浮子流量计流量范围表
卫生卡箍式
通径 DN(mm) |
流量范围 |
卡箍尺寸 |
配套管道尺寸 |
水(20℃)L/h |
Φ(mm) |
Φ(mm) |
25 |
60~600 |
50.5 |
(29/26)×1.5 |
100~1000 |
160~1600 |
250~2500 |
32 |
160~1600 |
50.5 |
(35/32)×1.5 |
250~2500 |
400~4000 |
550~5500 |
40 |
250~2500 |
50.5 |
(41/38)×1.5 |
400~4000 |
550~5500 |
50 |
400~4000 |
64 |
(53/50)×1.5 |
600~6000 |
1000~10000 |
65 |
1000~10000 |
91 |
(70/66)×2 |
1600~16000 |
2500~25000 |
80 |
1600~16000 |
106 |
(85/81)×2 |
2500~25000 |
3500~35000 |
100 |
4000~40000 |
119 |
(104/100)×2 |
5500~55000 |
三、产品选型
代号 |
测量管结构 |
SK-LZ50 |
下进上出 |
|
代号 |
接液材质 |
R1 |
0Cr18Ni9Ti/304 |
R2 |
316L |
|
代号 |
管道口径 |
DN25 |
25 |
DN32 |
32 |
DN40 |
40 |
DN50 |
50 |
DN65 |
65 |
DN80 |
80 |
DN100 |
100 |
|
代号 |
指示器形式代码组合 |
M1 |
就地指针指示,机械指示瞬时流量 |
M2 |
供电型,机械指示瞬时流量,液晶显示瞬时/累积流量 |
M3 |
供电型,无机械指示,液晶显示瞬时/累积流量(同M2) |
|
代码 |
供电方式 |
无 |
只限M1指示器 |
A |
220VAC,4~20mA输出 |
B |
电池供电,无输出 |
C |
24VDC,二线制供电,4-20mA输出 |
D |
24VDC,三、四线制供电,4~20mA输出 |
|
代号 |
表头 |
i |

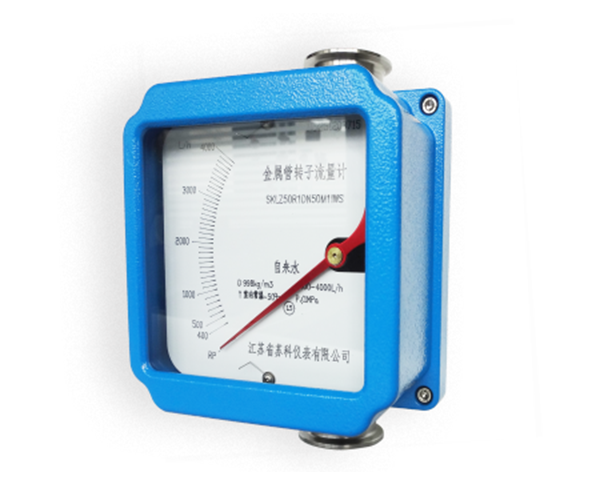

方型壳体 |
d |
圆壳体 (隔爆) |
|
代号 |
连接形式 |
|
WS |
卫生型快装卡箍连接 |
