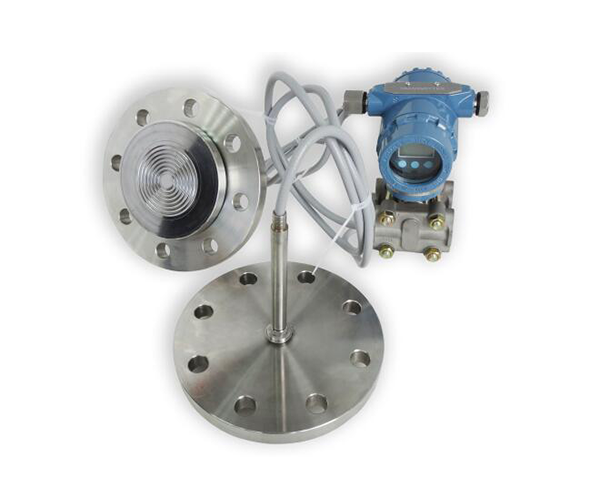

SK1151/3351DP/GP双法兰液位变送器

  SK1151/3351DP/GP型双法兰液位变送器是用于测量具有系统工作压力的介质的液位,同时为了防止管道中的介质直接进入转换器里的压力传感器组件,双法兰液位变送器测压法兰与转换器之间靠注满硅油等物质的毛细管连接起来;双法兰液位变送器不仅适用于测量洁净液体介质液位,也特别适用于测量易结晶、含有固体杂质以及凝稠性介质的液位的测量,双法兰液位变送器主要用于测量液体的液体、气体或蒸汽的液位及流量的测量并将其测量的差压信号转换成4~20mA DC信号输出。
  双法兰液位变送器是将差压/压力变送器配上远传密封装置后进行液位的测量的,它仍具有差压/压力变送器的各种特点,可与HART手操器相互通讯,通过它进行设定与监控。
一、双法兰液位变送器是适用性:
  可避免被测介质直接和变送器的隔离膜片接触,这种测量方法适用于下述几种情况:
1、被测介质对变送器敏感元件有腐蚀作用
2、需要将高温被测介质与变送器隔离
3、被测介质中有固体悬浮物或高粘度介质
4、被测介质由引压管引同时易固化或结晶
5、更换被测介质需严格净化测量头
6、测量头必须保持卫生,严禁污染。使用对象:腐蚀性或粘性的液体
注意:高真空场合不宜采用远传变送器。
二、双法兰变送器测量液位差压的结构型式:.
(1)有些介质用保温的导压管引出仍要结晶时可用双法兰差压变送器进行测量。根据介质结晶严重程度不同,可分别采用:
双法兰液位变送器法兰结构型式
a、双平法兰型液位变送器
b、一平一插入筒型法兰液位变送器
c、双插入筒型法兰液位变送器测量如图:
双插入筒型法兰液位变送器测量图
由于两个法兰安装时有高度差,故调整时应加迁移。负压远传法兰在上方加负迁移,计算方法如下:
量  程:P=r
负迁移量:B=r0h-rH0
式中r-被测介质比重r0-硅油比重0.97g/cm3
例:已知H=800mm,H0=250mm,h=1300mm,r=1.2g/cm3
量  程:P=r·H=1.2×800=960mmH2O
负迁移量:B=r0h-rH0=0.97×1300-1.2×250=961≈960mmH20
安装前应将量程调整到-960~0mmH20
(2)液体分界面测量
正压侧受力:PH=r1(H0+H1+H-H2)+r2(H2+h0)
负压侧受力:PL= r1H0+r0(H1+H+h0)
差  压:△P=P H-P L=r1(H1+H)+r2h0-r(H1+H+h0)+(r2-r2)H2
迁移量:B=r1(H1+H)+r2h0-r0(H1+H+h0)
量  程:P=(r2-r2)H
其中r0-硅油比重H-最高分界面高度。

(3)用双法兰差压变送器测流量
对不能用导压管引出的介质,可用双法兰差压变送器进行流量测量,其装置见下图,测量水平管道时,两法兰同在一水平面上,不存在液位差,不考虑迁移,测量垂直管道是,始终承受(r-r0)H的液位压差故仪表应有(r-r0)H正迁移量。

三、双法兰液位变送器的远传装置形式有四种:
1、1191PFW扁平式远传装置(标准3″、工作压力2.5MPa)
2、1191RTW型螺纹安装式远传装置(最大工作压力10MPa)
3、1191RFW型法兰安装式远传装置
4、1191EFW型插入筒式远传装置(标准3″或4″,工作压力2.5MPa)
四、
选型方式

SK1151/3351DP

远传差压变送器

SK1151/3351GP

远传压力变送器

代码

量程范围KPa

3

0-1.37.5

4

0-6.237.4

5

0-31.1186.8

6

0-117690

7

0-3452068

8

0-117690

代码

输出

E

4-20mADC

S

智能式

代号

法兰材料

法兰材料

22

316SST

316SST

代号

附加功能

S1

一个远传装置

S2

二个远传装置

代码

选项

M1

0-100%线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

液位变送器系列产品有:投入式液位变送器单法兰液位变送器双法兰液位变送器法兰式陶瓷液位变送器射频电容液位变送器电感式液位变送器
