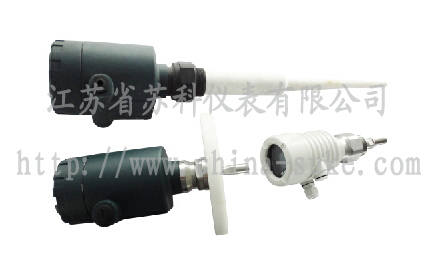

SKD70型导波雷达物位计

    SKD70型导波雷达物位计是利用导波雷达发出的高频微波脉冲沿着探测组件(钢缆或者钢棒)传播,遇到被测介质后由于介电常数突变而引起反射,一部分脉冲能量被反射回来的原理进行测量的。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
一、特点

  1. 由于采用了先进的微处理器和独特的回波处理技术,导波雷达物位计可以应用于各种复杂工况。
  2. 采用多种过程连接方式及探测组件的形式,使得导波雷达物位计适用于各种复杂工况。
  3. 由于采用脉冲工作方式,导波雷达物位计的发射功率极低,可安装于各种金属、非金属的容器内,对人体及环境均无伤害。
  4. 被测介质产生的湍流或者泡沫对测量无影响。

二、技术参数
1、最大量程   30米(正常20米以内)
2、测量精度   10mm
3、探测组件  钢缆 PTFE棒
4、过程连接 G1 1/2   G2 或者法兰DN50 DN80 DN100等
5、工作压力  -0.1~4.0MPa
6、工作温度 -40~150℃
7、环境条件 温度-40~+80℃
8、信号输出 两线制4~20Ma/HART
9、供电电源  DC24V 波纹电压1VPP
10、耗电量  max22.5mA
11、外壳防护等级 IP68
三、安装要求
1、在整个量程内为确保钢缆或者棒不要接触内部障碍物,在安装时请尽可能避开管内设施(如:人梯、限位开关、加热设备、支架等)。
2、钢缆或者棒不得与加料的料流相交,尽量远离进料口和出料口。
3、在安装时要注意最高料位不得进入测量盲区,方法如下:
A、仪表与管壁必须保持一定的距离
B、仪表的安装尽可能使缆或者棒方向与被测介质表面垂直。
C、安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表必须接地。
4、对于锥形容器,仪表的最佳安装位置是容器顶部中央,这样可以保证测量到容器底部。
5、室外安装时应采取遮阳、防雨措施。
6、电气连接线采用两芯屏蔽线缆(电源供电与输出电流信号共用)
