SK-WZJ-T 型热电偶、热电阻自动校验装置

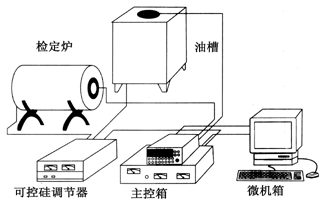

SK-WZJ-T型热工全自动检定系统是第四代热工自动检定产品。它是在Windows 环境下，完全使用Windows环境下的语言开发出的产品，系统是以微机为核心，配以精度佳进口数字万用表,以及低电势扫描开关、功率调节器等构成的测控系统。操作者可在中文Win95/ Win98/ WinMe操作系统下方便地用鼠标进行全过程的操作,微机系统实时显示检定炉(或油槽等)的控温曲线、温度及检定时间等参数。 　　 系统完全按照国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。 技术指标 扫描开关寄生电势 ≤0.4 u V 分辨力 最高电势测量分辨力0.1 u V 最高电阻测量分辨力0.1m Ω 精度 电势测量不确定度≤0.01% 电阻测量不确定度≤0.01% 热电偶检定不确定度≤1.2℃ （含二等标准热电偶年变化0.7℃) 热电阻检定不确定度≤0.05℃ 恒温的稳定度 热电偶检定过程恒温后炉温变化≤0.2℃/min 热电阻检定过程恒温后油槽温度变化≤0.04℃/min 冷端自动补偿 当冷端温度在（20±10）℃的范围内时，补偿误差≤0.2℃ 检定温度 热电偶300～1100℃ 热电阻0～300℃（包括低温热电偶） 检定支数 热电偶可同时检定1—5支 热电阻可同时检定1—5支，热电阻允许在同一温度点上进行多批检定 一次可连续检定点 热电偶4个 热电阻3个 检定时间 热电偶检定，正常条件下平均每百度约30分钟 工作环境 环境温度20℃±3℃ 相对湿度≤75% 使用电源 AC220V±10% 50±1HZ 要求接地电阻≤4Ω 系统的硬件配置 SK－WZJ-T热工自动检定系统由精度佳数字多用表、主控箱、可控硅调节器、微机系统、恒温装置（检定炉和油槽）以及测量导线和通讯导线组成，如图所示。 SK-WZJ-T热工 仪表自动校验系统配置清单 微机系统 名称 单位 数量 备注 主机 套 1 配置P4 2.0以上256M 60G、光软驱，控制板卡（已装配） 显示器 台 1 17寸纯平 激光打印机 台 1 EPSON或CANON系列 电脑桌 张 1 通讯电缆 根 1 多用电源插座 只 2 数采系统 主控箱 台 1 测量控制电缆 套 1 万用表（进口） 根 1 KEITHLEY 6 1/2位（进口） 温度传感器 支 1 冷端补偿用 控温系统 可控硅调节器 台 1 控制信号线 根 1 电源线 根 1 其他配件 管式检定炉 台 1 标准油槽 台 1 标准水槽 台 1 冰点器 台 1 创冰机 台 1 二等标准热电阻 支 1 二等标准热电偶 支 1 二等标准下班管温度计 套 1 软件资料 套 1 软件光盘、合格证、说明书
