YPF系列膜片压力表

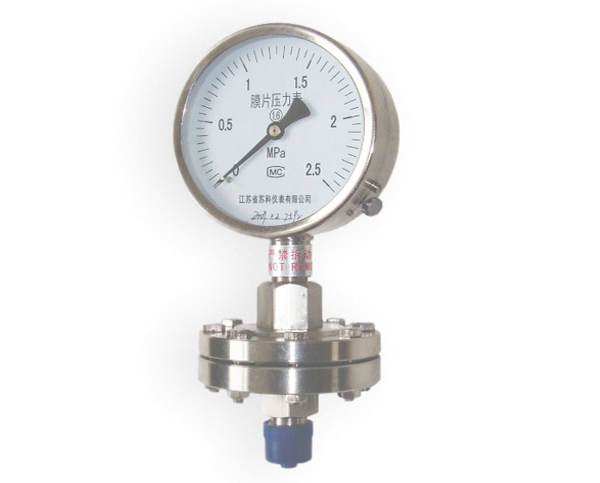

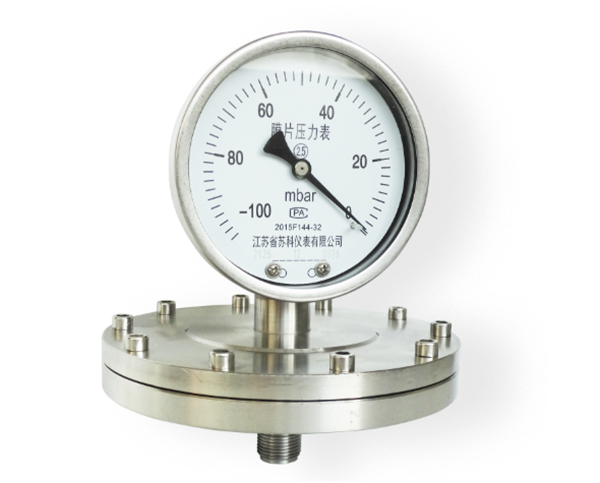

膜片压力表

    YPF系列膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。

◆结构原理
    膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构,具有较好的密性,故能保护其内部机构免受污秽浸入。
    膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下,迫使膜片产生相应的弹性变形---位移,借助连杆组经传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来。
◆主要技术指示
精确度等级:2.5
使用环境温度:-40~+70℃;相对湿度不大于90%
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04%/℃
工谆置:垂直安装。
外壳防护等级:IP64
膜片压力表型号表示
◆标度范围、外形尺寸及重量
型号
标度范围
承压部
寸D1
表壳
外径D
重量kg
YPF-100A
0~0.6、0~0.1、0~0.16、0~0.25、0~0.4
0~0.6、0~0.1、0~1.6、0~2.5、-0.1~0
-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5
-0.1~0.9、-0.1~1.5、-0.1~2.4MPa
φ85
φ100
1.6
YPF-100B
YPF-100B-F
φ115
YPF-150A
φ85
φ150
1.8
YPF-150B
YPF -150B-F
φ115
YPF-100B
YPF-100B-F
0~1.6、0~2.5、0~4、0~6、0~10、
0~16、0~25、0~40*
-1.6~0、-2.5~0、-4~0、-6~0、-10~0
-16~0、-25~0、-40~0*
-0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、
-8~8、-12~12、-20~20*kPa
φ160
φ100
2.9
YPF-150B
YPF-150B-F
φ160
φ150
3.2
*0~40、-40~0、±20KPa规格承压部尺寸D1为φ85
◆导压系统及外壳等主要零件的材质
型号
名称
导压系统
表壳材料
膜片
法兰接头
密封垫圈
YPF-100A
150A
膜片压力表
Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa)
1Cr18Ni9
丁腈橡胶
铸铝
YPF-100B
150B
不锈钢膜片压力表
聚四氟乙烯
1Cr18Ni9
YPF-100B-F
150B-F
法兰不锈钢膜片压力表
YPF-100A
YPF-100B
YPF-100B
YPF-150A
YPF-150B
YPF-150B-F
D
φ100
φ110
φ110
φ150
φ160
φ160
H
66
66
66
91
91
91
h
32
32
36
32
32
36
