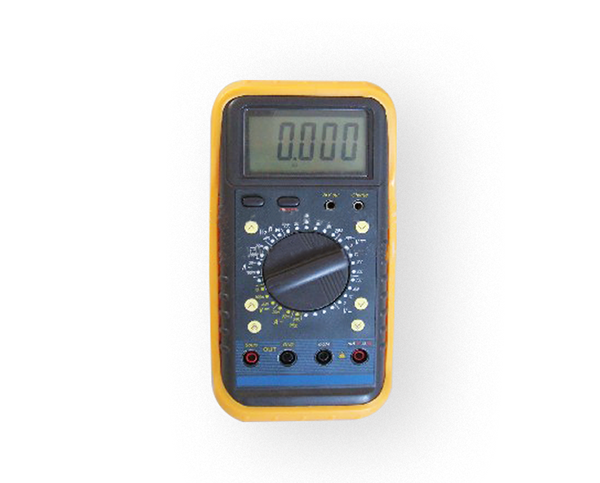

SK-ZJF-7万用表仿真仪

   SK-ZJF-7型自动化仪表现场仿真器(万用表仿真仪)是一种集数显式直流电压、毫伏、电流信号源和数字式万用表功能于一体的精度佳、分辨率佳、可靠性好和具有防跌落性能的手持式综合数字校验仪。万用表仿真仪采用22mm字高的大液晶显示器,读数清晰,同时仪表还具有EL背光源,以便在光线暗的场所读数。仪表为交直流电源,更加方便使用。
   仪表信号输出和毫安、毫伏测量功能主要是针对工业自动化现场仪表实施现场校验、检修的需要而设计。本仪表还具有万用表的一般功能,是现场仪表工、计算机集散控制系统维护人员、仪表安装工理想工具。它有区别于通用的电工万用表和信号源,是仪表工的万用表。
   整机电路设计以大规模集成电路双积分A/D转换器为核心,具有信号输出和测试功能,其技术性能符合电II型、电III型自动化仪表校验标准,工作环境符合GB6587.1-86《电子测量仪器环境试验总纲》中II组仪器的有关规定。
一 功能及特点
*4 1/2 LCD显示,字高22mm。
*过量程显示“1”,最大显示值19999。
*24V.DC(30mA.MAX) 电源输出,可作为两线制仪表使用24V.DC工作电源。
*有0-10V、0-100mV、0-20mV、0-20mA和0-22mA直流信号源,在现场校验时可仿真各种II、III型等仪表输出信号。
*有0~20KHz频率输出。
*有200mV、2V、20V、200V、700V直流电压信号测量档。
*有20mA、100mA直流电流信号测量档。
*有2V、20V、200V、700V交流电压信号测量档。
*有20mA、100mA交流电流测量档。
*有200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ电阻测量档。
*有二极管压降及线路通断档。
*有20KHz频率测量档。
*有EL背光源以便在光线暗淡的场所读数。
*采用一组大容量充电的电池组,电池不足时“ ”显示在LCD左上方。
*按照国际安全标准设计了密封的表壳,取消了电池盖。
二 技术指标
精度:±(%读数+字数),检定周期为一年
环境温度:23±5℃
相对湿度:不大于75%
三 信号输出
1. 频率输出0~20KHz ±(0.1%读数+5字) 分 辨 率1Hz
2. 直流电压24V.DC(±10%)
3. 直流电压



精度

分 辨 率

10V

±(0.05%读数+4)

1mV

100mV

±(0.05%读数+4)

10uV

20mV

±(0.05%读数+4)

1uV


4.
直流电流



精度

分 辨 率

22mA

±(0.05%读数+4)

10uA

20mA

±(0.05%读数+4)

1uA


  信号测量
1.直流电压



精度

分 辨 率

200mV

±(0.05%读数+4)

0.01mV

2V

±(0.1%读数+3)

0.1mV

20V

±(0.1%读数+3)

1mV

200V

±(0.1%读数+3)

10mV

700V

±(0.15%读数+3)

0.1V

输入阻抗:所有量程为10MΩ。

2.       交流电压



精度

分 辨 率

2V

±(1%读数+25)

0.1mV

20V

±(1.2%读数+25)

1mV

200V

±(1%读数+25)

10mV

700V

±(1%读数+25)

0.1V

输入阻抗:所有量程为10MΩ。
过载保护:所有量程为700V峰值。
显示:平均值(转化为正弦波有效值显示)。
3. 直流电流



精度

分 辨 率

20mA

±(0.05%读数+4)

1uA

100mA

±(0.08%读数+7)

10uA

4.交流电流



精度

分 辨 率

20mA

±(1.5%读数+35)

1uA

100mA

±(1.5%读数+35)

10uA

显示:平均值(转化为正弦波有效值显示)。
