热电偶



热电偶
概述

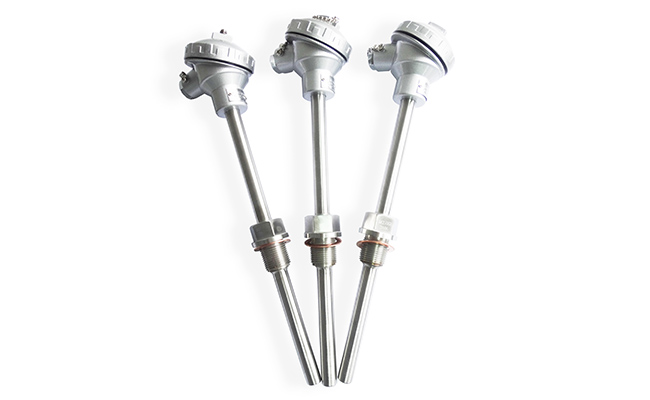

    工业用热电偶转一种温度传感器,通常和显示仪表记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
    根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
    热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围

型号

分度号

允差等级

Ⅰ级

Ⅱ级

允差值

测温范围℃

允差值

测温范围℃

WRN

K

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~1000

±0.0075(t)

333~1200

WRM

N

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~1000

±0.0075(t)

333~1200

WRE

E

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~800

±0.004(t)

333~900

WRF

J

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004(t)

375~750

±0.004(t)

333~750

WRC

T

±0.5℃

-40~+125

±1℃

-40~+133

±0.004(t)

125~350

±0.0075(t)

133~350

WRP

S





±2.5℃

0~+600





±0.0025(t)

600~1300

WRQ

R





±2.5℃

0~+600





±0.0025(t)

600~1300

WRR

B





±2.5℃

0~+600





±0.0025(t)

600~1600


注:t为感温元件实测温度值(℃)

热电偶时间常数
热惰性级别
时间常数(秒)
热惰性级别
时间常数(秒)

90-180

10-30

30-90

<10
热电偶公称压力:一般是指在工茁度下保护管所能承受的静态外压而破裂。
热电偶小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃)

试验温度(℃)

绝缘电阻值(Ω)

≥600
600
72000
≥ 800
800
25000
≥1000
1000
5000
热电偶安装固定方式
热电偶安装固定方式图
型谱
  1 2  3 4 5  6  7 8
WR□□-□□□-□/□-□

WR

热电偶    标准型







1

标记

热电偶类别

分度号

N

镍铬-镍硅

K

M

镍铬硅-镍硅

N

E

镍铬-铜镍

E

F

铁-铜镍

J

C

铜-铜镍

T

P

铂铑10-铂

S

Q

铂铑13-铂

R

R

铂铑30-铂铑6

B

W

钨铼3-钨铼25

WRe3/25





2

标记

热电偶对数

1

单支式(可不标记)

2

双支式







3

标记

安装固定装置

1

无固定装置

2

固定螺纹

3

活动法兰

4

固定法兰

5

活络管接头式

6

固定螺纹锥形式

7

直行管接头式

8

固定螺纹管接头式

9

活动螺纹管接头式





4

标记

接线盒形式

2

防溅式

3

防水式

4

隔爆式





5

标记

保护管直径(mm

0

Ф16

1

Ф20(S/R/B型热电偶为Ф25双层管)

2

Ф16(高铝管,限用于K、N型热电偶)

3

Ф25(高铝管,限用于K、N型热电偶)



特殊说明(直径标明Ф尺寸)



6

总长L/

mm



7

插入长度l

mm



8

标记

隔爆等级

BT4

ExdiiBT4

CT4

DiiCT4
