 您现在的位置 > 首页 > 温度仪表 > 耐震电接点双金属温度计

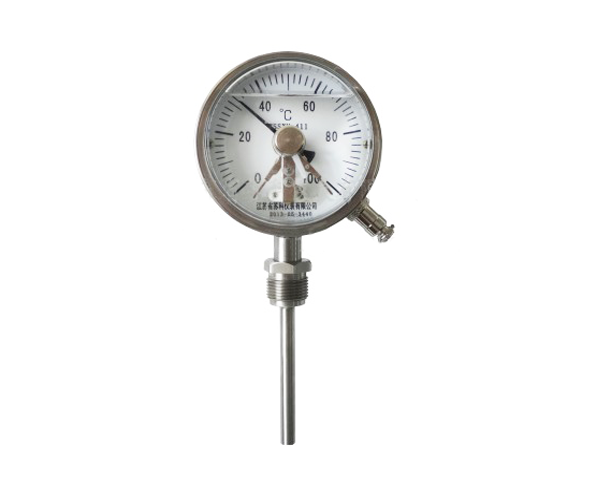

WSSXN系列耐震电接点双金属温度计



耐震电接点双金属温度计
    WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。该温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动.在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,耐震电接点双金属温度计广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
一、主要特点
现场显示温度,直观方便;安全可靠,使用寿命长;
多种结构形式,可满足不同要求。无汞害,易读数,坚固耐震。
保护管材为0Cr18Ni9 1Cr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。
抽芯式温度计可不停机短时间维护或更换机芯。
表盘形式有轴向型、径向型、万向型等品种齐全,适应于各种现场安装的需要。
二、工作原理
   耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油以达到减震的目的。
三、执行标准
JB/T8803-1998  GB3836-83
四、其他参数
标度盘公称直径:100
精度等级:(1.0),1.5
热响应时间:≤40S
防护等级:IP55
环境温度:-40~85℃
角度调整误差:角度调整误差应不超过其量程的1.0%
回差:回差应不大于基本误差限的绝对值
重复性:重复性极限范围应不大于基本误差限绝对值的1/2
五、电气参数
额定功率VA

高工作电压V

大允许电流

10

220V AC

0.7A

24V DC

六、温度范围的选择及参考温度范围
温度范围的选择要求表盘的大刻度范围为工作压力的1.5~2倍,且量程范围大与小之和大于50℃
参考温度范围
-80~40 -40~80 -20~60 -20~100 0~50 0~100 0~150 0~200 0~250 0~300 0~350 0~400 0~450 0~500 0~600
七、产品选型
WSS



双金属温度计



N



耐震结构

X



电接点结构

表盘公称直径

-4



Φ100

表盘形式

0



轴向(直型)

1



径向(角型)

8



万向(可调角型)

安装固定形式

0



无固定装置

1



可动外螺纹

2



可动内螺纹

3



固定螺纹

4



固定法兰

5



卡套螺纹

6



卡套法兰

电接点形式

M



上下限

N



双上限

P



双下限

八、选型须知
请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例:现场管道为Ф159*4.5,测量热水,测温范围0~100℃,1.5级,径向螺纹连接,材质要求1Cr18Ni9Ti 温度计表盘Ф100,带报警控制,现场环境湿度大,室外安装,管道有振动,要求抗振性好
根据以上要求选型如下:耐震电接点双金属温度计 WSSNX-411, 0~100℃,L=120, M27×2可动外螺纹连接,1.5级

九、接线图
耐震电接点双金属温度计接线图
