 您现在的位置 > 首页 > 温度仪表 > 热套式热电偶(热电阻)

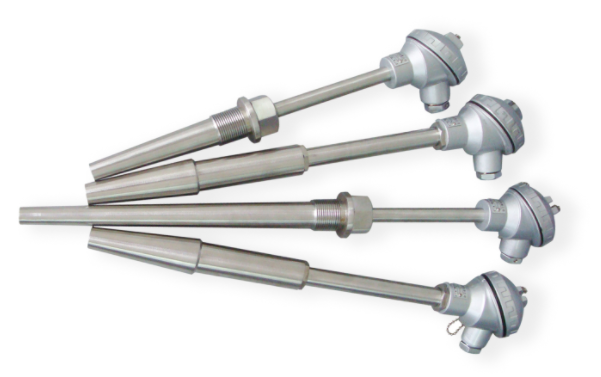

热套式热电偶(热电阻)





    热套式热电偶热套式热电阻)主要用于测量蒸汽管道及锅炉温度,特别是具有高温高压的场合。
    热套式热电偶(热套式热电阻)采用热套保护套管与热电偶(热电阻)分离组合方式,使用时用户可将热套式保护套管焊接在设备或者管道上,然后再装上热电偶(热电阻)就可以使用,优点是提高了保护管的工作压力与使用寿命,又方便于热电偶(热电阻)的维修更换,本厂生产的热套保护管采用整体与深盲孔加工技术,保护管的端部不用焊接,从而提高了热套保护管的强度和使用寿命。
    我公司提供的热套式热电偶(热电阻)有以下几种不同结构域安装方式,用户可根据不同的温度、压力及现场使用来选择合适的热套式热电偶产品。
一、热套式热电偶(热电阻)
1、 产品结构图
热套式热电偶(热电阻)产品结构图
2、参数
名  称

型  号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRNR-01

K



0~600℃



≤29.4MPa



≤100m/s



1Cr18Ni9Ti

WRER-01

E

双支热电偶

WRNR2-01

K

WRER2-01

E


二、烟道、风道热电偶(热电阻)
1、 用途通常使用在烟道和风道上测温。
2、 产品结构图
烟道、风道热电偶(热电阻)产品结构图
3、参数
名  称

型  号

分度号

测温范围

公称压力

保护管材料

单支热电偶

WRNR-12

K



0~800℃



≤9.8MPa



1Cr18Ni9Ti

WRER-12

E

双支热电偶

WRNR2-12

K

WRER2-12

E

单支热电阻

WZP-12

Pt100

-200~500℃

双支热电阻

WZP2-12


三、高温高压热电偶(热电阻)
1、用途:通常适用于高温高压或者高压的场合。
2、 产品结构图
高温高压热电偶(热电阻)产品结构图
3、参数

名  称

型  号

分度号

测温范围

流  速

保护管材料

单支热电偶

WRNR-13

K



0~800℃



≤100m/s



0Cr18Ni12M02Ti

WRER-13

E

双支热电偶

WRNR2-13

K

WRER2-13

E

单支热电阻

WZP-13

Pt100

-200~500℃

双支热电阻

WZP2-13

本产品置入长度l(mm):50  100  150
四、中温中压热电偶(热电阻)
1、 产品结构图
中温中压热电偶(热电阻)产品结构图
2、参数
名  称

型  号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRNR-14

K



0~800℃



≤29.4MPa



≤100m/s



1Cr18Ni9Ti

WRER-14

E

双支热电偶

WRNR2-14

K

WRER2-14

E

单支热电阻

WZP-14

Pt100

-200~500℃

双支热电阻

WZP2-14

置入长度l(mm):50  100  150  200  250  300
五、低温低压热电偶(热电阻)
1、产品结构图
低温低压热电偶(热电阻)产品结构图
2、参数
名  称

型  号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRNR-15

K





0~800℃







≤2MPa







≤9m/s



保护管(III)
M33*2

WRER-15

E

双支热电偶

WRNR2-15

K

WRER2-15

E

单支热电偶

WRNR-15A

K



保护管(IV)
ZG1″(NPT1″)

WRER-15A

E

双支热电偶

WRNR2-15A

K

WRER2-15A

E

单支热电阻

WZP-15



Pt100



-200~500℃

M33*2

双支热电阻

WZP2-15

单支热电阻

WZP-15A

ZG1″(NPT1″)

双支热电阻

WZP2-15A

保护管材质:1Cr18Ni9Ti
置入长度l(mm):50  100  150  200  250  300  350  400  450  500
六、法兰连接热套热电偶(热电阻)
1、 产品结构图
法兰连接热套热电偶(热电阻)产品结构图
2、参数
名  称

型  号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRN-4318

K

0~800℃



4MPa



≤80m/s



1Cr18Ni9Ti

WRE-4318

E

0~600℃

双支热电偶

WRN2-4318

K

0~800℃

WRE2-4318

E

0~600℃

单支热电阻

WZP-4318

Pt100

-200~500℃

双支热电阻

WZP2-4318

置入长度l(mm):50  100  150  200  250  300  350  400  450  500
3、型谱
法兰连接热套热电偶(热电阻)型谱
七、锥形管法兰连接热套热电偶(热电阻)
1、产品结构图
锥形管法兰连接热电偶(热电阻)产品结构图
2、 参数

名  称

型  号

分度号

测温范围

公称压力

流  速

保护管材料

单支热电偶

WRN-43C

K

0~800℃



4MPa



≤80m/s



1Cr18Ni9Ti

WRE-43C

E

0~600℃

双支热电偶

WRN2-43C

K

0~800℃

WRE2-43C

E

0~600℃

单支热电阻

WZP-43C

Pt100

-200~500℃

双支热电阻

WZP2-43C

置入长度l(mm):50  100  150  200  250
3、型谱
锥形管法兰连接热电偶(热电阻)型谱
