 您现在的位置 > 首页 > 温度仪表 > 防爆电接点双金属温度计

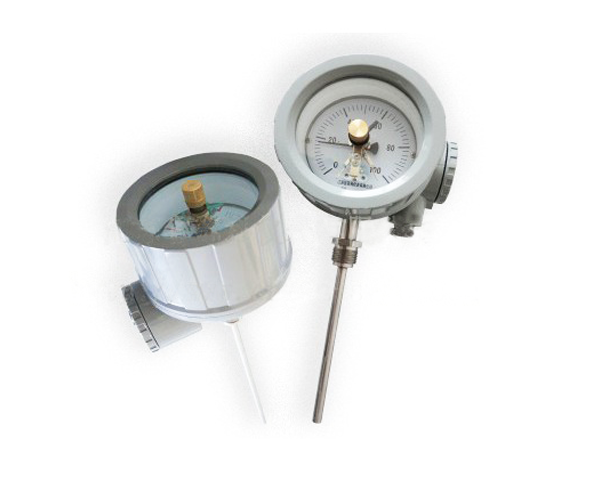

防爆电接点双金属温度计

防爆合格证编号:CNEx13.0151



  WSSX系列防爆电接点双金属温度计外壳采用铝合金制成,通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开,从而达到隔爆的目的。
  防爆电接点双金属温度计产品性能符合BG3836.1-2000《爆炸性气体环境用防爆电气设备 第1部分:通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备 第2部分:隔爆型电气设备"d"》的标准。
  防爆电接点双金属温度计带有电接触装置—即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点转动,在标度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。
  WSSX系列防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定,另一自由端与指针连接,随着温度的变化而转动,并带动指针旋转指示温度的单针式指示温度计。是石油,焦化,化工,医药等企业生产现场存在碳化物等爆炸物各过程中的-80~+500℃范围内液体、蒸汽和气体介质以及固体表面的温度测量。
主要技术参数
标度盘公称直径: 100
热响应时间:≤ 40s
隔爆等级: DIIBT4
额定功率: 10VA
高工作电压: 220V
高工作电流 : 0.7A
防爆电接点双金属温度计产品选型表:
WSS













双金属温度计



X











电接点



-4









表盘直径Φ100



表盘形式

0







轴向

1







径向

8







万向





安装固定形式

0





无固定装置

1





可动外螺纹

2





可动内螺纹

3





固定螺纹

4





固定法兰

5





卡套螺纹

6





卡套法兰

隔爆

B



隔爆等级ExdiiBT4



触点保护形式

M

上下限(可不注明)

N

双上限

P

双下限

选型参数说明:在选择以上型号后还要提供温度计的测温范围(建议量程刻度范围大值为正常使用温度的1.5~2倍)、插深、探杆直径、探杆材质、被测量介质的工作压力等。
规格型号:

型 号 测温范围℃ 精度等级 保护管材料 规 格

安装装置

WSSX-410B

-80-+40

-40-+80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

1.5

1Cr18NI9Ti

304

316

316L

哈氏 C-276

H.AIIoyc-276

75

100

150

200

300

400

500

750

1000

无固定装置螺纹
WSSX-480B
WSSX-411B 可动外螺纹
WSSX-481B
WSSX-412B 可动内螺纹
WSSX-482B
WSSX-413B 固定法兰
WSSX-483B
WSSX-414B 固定螺纹
WSSX-484B
WSSX-415B 卡套螺纹
WSSX-485B
WSSX-416B 卡套法兰
WSSX-486B
