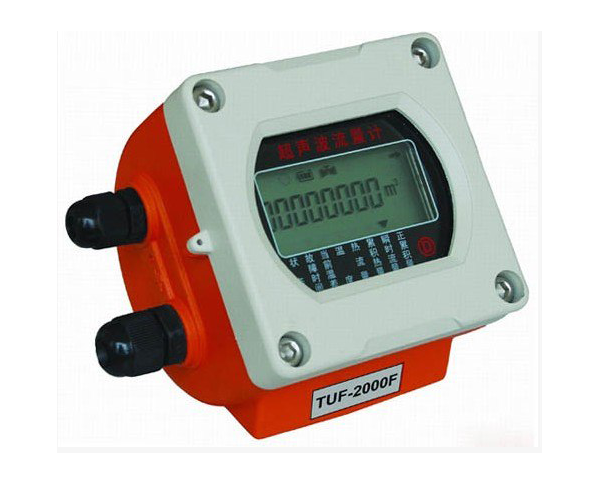

SK-TUF-2000F固定一体功能型超声波流量计
|
SK-TUF-2000F固定一体功能型超声波流量计特点
操作方便
既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示
测量精度佳
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
测量范围大
选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量
防护等级高
一次表防护等级可达到IP68，可浸入水下2米工作
多重显示
一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
传输距离远 组网快捷
一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力佳，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
|
选择的主机
基本型SK-TUF-2000B
| |
| 功能型 SK-TUF-2000F |
除具备基本型功能外，还增加了下列功能：
防护等级IP68，可浸入水下2米工作
３路4～20mA模似输入
2 路3线制PT-100电阻信号输入
隔离RS232/RS485输出，2路隔离OCT输出
1路隔离 4 ～20mA输出（无源）
|
 |
|
|
可选二次仪表
|
|
|
壁挂型 SK-TUF-2000FW
用于挂墙安装
尺寸：178×165×55mm |
盘装型 SK-TUF-2000FS
用于仪表盘安装
开孔尺寸：152×76mm |
防爆型 SK-TUF-2000FD
防爆等级DⅡBT4，用于防爆场合尺寸：298×298×110mm |
可选配的传感器
特 点 |
基 本 型 |
| 外 夹 式 |
SK-TUF-2000FNB |
安装无需断流，无压力损失
精度优于±1%
安装维修方便，用户可自行安装
价格低，与测量口径无关
适合于工况条件较好的环境 |
|
| 插 入 式 |
SK-TUF-2000FNC |
安装无需断流，无压力损失
精度优于±1%
用户需经培训后，采用专用开孔器才能自行安装
价格较高，与测量口径无关
接收信号良好，长期运行稳定，可靠 |
|
| 标准管段式 |
SK-TUF-2000FNG |
安装需断管,断流，无压力损失
精度优于±0.5%
安装维修需断流，用户可自行安装
测量口径越大，价格越高
精度最高，接收信号良好，长期运行稳定可靠 |
|
基本参数
可选配的传感器 |
基本型号 |
测量范围 |
流体温度 |
精度 |
| 标准外夹式 |
TS-2(小型) |
SK-TUF-2000BNB1 |
DN15-100mm |
-30℃～90℃ |
优于 ±1% |
|
TM-1(中型) |
SK-TUF-2000BNB2 |
DN50-700mm |
TL-1(大型) |
SK-TUF-2000BNB3 |
DN300-6000mm |
| 高温外夹式 |
HTS-1(小型) |
SK-TUF-2000BNB4 |
DN15-100mm |
-30℃～160℃ |
|
HTM-1(中型) |
SK-TUF-2000BNB5 |
DN50-700mm |
| 插 入 式 |
TC-1(标准插入) |
SK-TUF-2000BNC1 |
DN80-6000mm |
-40℃～160℃ |
|
TLC-2(加长插入) |
SK-TUF-2000BNC2 |
| 标准管段式 |
标准管段式 |
SK-TUF-2000BNG |
|
-40℃～160℃ |
优于 ±0.5% |
|
电 源 |
一次表DC8-36V, 二次表AC220V或DC24V |
输 入 |
3路4～20mA模拟输入,2路三线制PT100电阻信号输入 |
输 出 |
隔离 RS232/RS485 输出,2路隔离OCT输出，1路隔离4-20mA 输出( 无源 ) |
通信协议 |
METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议 |
|
构成图
|
|
|
固定一体功能型超声波流量计系列产品有：便携式超声波流量计，手持式超声波流量计，固定一体基本型超声波流量计，超声波流量计，固定分体式超声波流量计；
|
