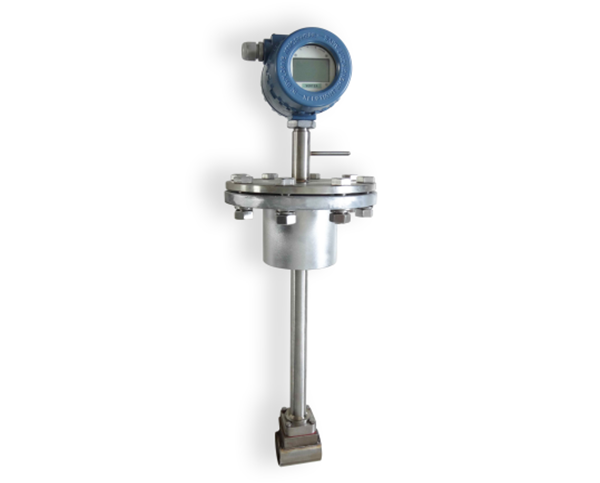

SKLUCB型插入式涡街流量计

插入式涡街流量计
概述
    SKLUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工茁度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。
    SKLUCB 型插入式涡街流量计防爆型,符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定,防爆标志为ExdIIBT6。
工作原理
    按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
仪表特点:
1、可测量蒸汽,气体,液体的体积流量和质量流量;
2、无机械运动部件,测量精度高,结构紧凑维护方便;
3、压力损失小,量程范围宽;范围度达1:25;
4、采用消扰电路和抗振传感头;
5、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m);
技术参数:
公称通经(mm)

 250~1500

仪表材质

 1Cr18Ni 9Ti

公称压力(Mpa)

 PN1.6Mpa;PN2.5Mpa

被测介质温度(℃)

 -40~+250℃

环境条件

 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

 示值的±2.5%

量程比

 1:10;1:15

阻力损失系数

 Cd<2.6

输出信号

 传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
 变送器:两线制4 ~ 20mADC电流信号

供电电源

 传感器:、+24VDC
 变送器:+24VDC
 现场显示型:仪表自带3.2V锂电池

信号传输线

 KVVP3×0.3(三线制),2×0.3(二线制)

传输距离

 ≤500m

信号线接口

 内螺纹M20×1.5

防爆等级

 ExdIIBT6

防护等级

 IP65

允许振动加速度

 1.0g


型号及功能选择

SKLUCB-



插入式涡街流量计

代号 口径

020

200mm



025

250mm



030

300mm



035

350mm



040

400mm



045

450mm



050

500mm



--------

--------



200

2000mm





代号

功能1

N

无温压补偿

Y

有温压补偿



代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口



代号

被测介质

J1

液体

J2

气体

J3

蒸汽



代号

功能2

E

2.5级

T1

常温

T2

高温

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

碳钢


涡街流量计系列产品有:插入式涡街流量计气体涡街流量计蒸汽涡街流量计带温压补偿一体式涡街流量计
