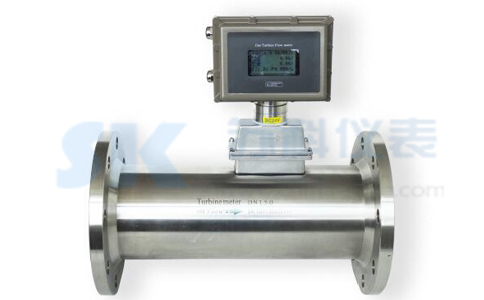

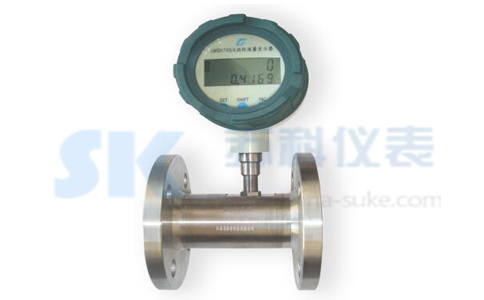

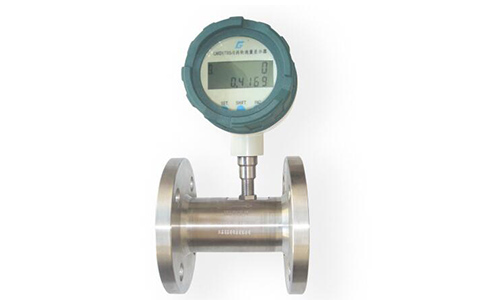

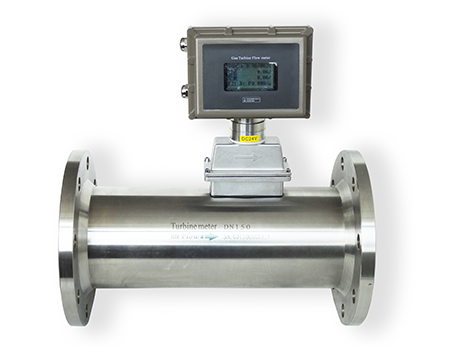

SKLWGQ型气体涡轮流量计

气体涡轮流量计

应用:
    SKLWGQ型气体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。尤其适用于天然气、干煤气、压缩空气等的测量。
工作原理:
    当被测流体流经传感器时,传感器内的叶轮借助于流体的动能而产生旋转,叶轮即周期性地改变磁电感应系统中的磁阻值,使通过线圈的磁通量周期性地发生变化而产生电脉冲信号,经放大器放大后进行显示或传送至相应的流量积算仪表、PLC或上位计算机,进行流量或总量的测量。
LRT-I现场显示表(锂电池供电)的技术性能
精确度:
瞬时流量:读数的0.5%
累计流量:读数的0.1%
环境温度:-20~60℃
介质温度:-20~120℃
*根据防爆温度组别决定介质温度
环境湿度:相对湿度5~100%(不允许有结露现象)
外壳组件的材料:ZL104铸铝合金
电源:3.6V锂电池(1年更换电池)
显示:6位LCD及工程单位显示
          流量%、瞬时流量、累计流量有6种组合显示方式
输出:无输出
记忆功能:断电时,所有数据仍保留
误差修正:分段修正
外壳防护:IP65,防水,防尘
防爆等级:Ex dⅡBT4
重量:1.5kg
LRT-Ⅱ现场显示表(锂电池供电)的技术性能
精确度:
瞬时流量:读数的0.5%
累计流量:读数的0.1%
环境温度:-20~60℃
介质温度:-20~120℃
*根据防爆温度组别决定介质温度
环境湿度:相对湿度5~100%(不允许有结露现象)
外壳组件的材料:ZL104铸铝合金
电源:+24VDC
显示:6位LCD及工程单位显示
          流量%、瞬时流量、累计流量有6种组合显示方式
输出:脉冲或4~20mA
记忆功能:断电时,所有数据仍保留
误差修正:分段修正
外壳防护:IP65,防水,防尘
防爆等级:Ex dⅡBT4
重量:1.8kg
LRT-Ⅲ现场显示表(外供电)的技术性能
精确度:
瞬时流量:读数的0.5%
累计流量:读数的0.1%
环境温度:-20~60℃
介质温度:-20~120℃
*根据防爆温度组别决定介质温度
环境湿度:相对湿度5~100%(不允许有结露现象)
放大器外壳组件的材料:ZL104铝合金材料
电源:+24V DC±4.8V DC
显示:3行LCD及工程单位显示
         显示温度、压力、瞬时流量(标况、工况)、累计流量(标况、工况)
输出:
    脉冲
    4~20mA模拟
记忆功能:断电时,所有数据仍保留
记录功能(可选):可追溯1年内的历史记录(时间、流量、温度和压力)
误差修正:自动温度压力补偿运算,分段修正
通信(可选):RS485
外壳类别:IP65,防水,防尘
防爆等级:Ex dⅡBT4
重量:1.8kg

技术性能:
气体涡轮流量传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、大压力损失见表
型号
规格

工作状态流量范围(m3/h)

流体温度

环境温度

相对湿度

公称压力PN(MPa)

大压力损失(kPa)

基本误差
1%

基本误差
1.5%

基本误差
2.5%

LWGQ-15





1.5~7.5

-20~+120℃

-20~+60℃

≤95%

6.3

1

LWGQ-25





6~42

0.7

LWGQ-40

8.4~84

8.4~160



1.6
2.5
4.0

0.6

LWGQ-50

16.8~168

16.8~336



0.5

LWGQ-80

34~340

34~680



0.7

LWGQ-100

51~510

51~1020



0.7

LWGQ-150

98~980

98~1960



0.8

LWGQ-200

170~1700

170~2550



0.8

LWGQ-250

230~2300

230~3450



0.8

LWGQ-300

400~4000

400~6000



0.8


型号规格:
型号

规格代号

说明

SKLW

涡轮流量仪表
传感器
气体



G



Q

公称通径

-15
-25
-40
-50
-80
-100
-150
-200
-250
-300

15mm(管螺纹G1″)
25mm(管螺纹G11/4″)
40mm(法兰型)
50mm(法兰型)
80mm(法兰型)
100mm(法兰型)
150mm(法兰型)
200mm(法兰型)
250mm(法兰型)
300mm(法兰型)

型式代号

A
B
C

±2.5%(DN15,25)
±1.5%(1:15)
±1.0%(1:10)

输出信号

P
I
T
M
C

脉冲输出
4~20mA输出
现场瞬时/累积流量指示(LRT-Ⅰ,电池供电)
脉冲/4~20mA输出和现场瞬时/累积显示(LRT-Ⅱ)
自动温压补偿,脉冲/4~20mA输出和现场显示(LRT-Ⅲ)

公称压力

C1
C2
C3
C4
C5
C6
C7

PN1.6MPa
PN2.5Mpa
PN4.0Mpa
PN6.3Mpa*
PN16Mpa*
PN25Mpa*
PN40Mpa*

防爆要求

/NE
/EX

不防爆
防爆等级Ex ib Ⅰ(脉冲,模拟)
或Ex dⅡ BT4(LRT-1)

特殊选项

/□

例:高压等

注:1、法兰连接尺寸按JB/T  81-1994或JB/T  79-1994。
    2、有*者为特殊定货。
