 您现在的位置 > 首页 > 变送器仪表 > 磁翻板液位计

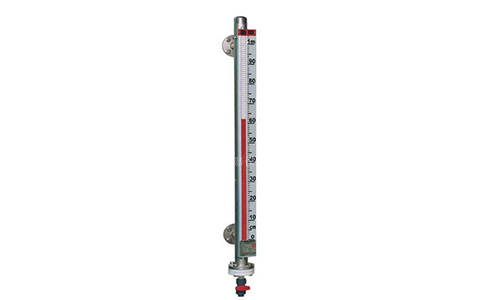

SKUHZ型磁翻板液位计

磁翻板液位计

    SKUHZ型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合对液位的测量及就地显示或远传显示与控制。SKUHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上SK系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。SKUHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
工作原理
    磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度,红色始终表示液位的高低。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
结构如下图所示:

主要技术指标
1、量程范围(mm):300~19000(侧装);300~5000(顶装)
2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、压力等级(MPa):≤32
6、测量精度(mm):≤±10
7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:EXdⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:DN20 DN25 PN4.0 HG20593(侧装式)
       DN80 DN100 PN1.0 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
注:当液位计安装受环境影响,空间位置L1<300订货时应明显提出。
产品选型

SKUHZ

磁翻板液位计



代码

安装方式

2

侧装式

3

顶装式



代码

主体材质

1

ABS

2

304

3

316L

4

304+PTFE



代码

公称压力

1

0.6Mpa(仅适用于主体材质为ABS时)

2

1.6Mpa

3

2.5Mpa

4

4.0Mpa



代码

输出信号

1

基本型

2

带上、下限开关输出

3

带电远传(0~10mA输出,220V,AC)

4

带电远传(4~20mA输出,24V,AC)

5

带本案防爆型远传(4~20mA输出,24V,AC)



安装间距(测量范围)

L1

安装深度(顶装式0~4000mm任选)



介质密度g/cm³

SKUHZ

磁翻板液位计系列产品有:侧装式磁翻板液位计顶装式磁翻板液位计防腐型磁翻板液位计远传磁翻板液位计
