智能金属转子流量计输出及接线相关

    SKLZ系列智能金属管转子流量计的流量指示与电信号输出由指示器完成。指示器有M8、M9、和特殊定制M7型三种型式,M9型指示器,按防爆形式又可分为普通型、本安型。M8为防爆型。
    M8、M9型智能显示器能实现的功能有:指针就地指示+4~20mA远传输出,指针就地指示+4~20mA远传输出+液晶显示(同时显示瞬时和累积流量),指针就地指示+4~20mA远传输出(HART通讯)+液晶显示,指针就地指示+上下限报警(报警点可调)+液晶显示,指针就地指示+机械式上下限报警(报警点可调),脉冲输出等功能。指示器的本安型标志为ExiaIICT6,隔爆型标志为ExiaIICT4~6,隔爆型M8指示器更能同本安型。选M9型本安指示器时,需配LB930、LB906等安全栅
    M8、M9型指示器的上述功能由安装在外壳内的磁传感器、MCU微处理器及相应的功能电路所构成的ESD-II智能型磁耦合变送器完成,该变送器有一个双行显示的液晶显示屏,只须四键即可完成人机对话,用于参数的修改和子菜单的进入。
指针就地指示+上下限报警(报警点可调)+液晶显示,指针就地指示+机械式上下限报警(报警点可调),上限报警设置范围为50~100%,下限报警设置范围为0~50%,报警回差设置范围为0~5%,当继电器输出外接LB889安全栅时可构成本安防爆系统。
    M8、M9型指示器可提供脉冲输出功能,对应流量0~100%输出为0~1KHZ。外接LB865安全栅可构成本安防爆系统。
    M8、M9型指示器接线面板随版本更新,面板将有所不同,届时产品面板为实物为准。
智能金属转子流量计电气接线图
注1:当按本安型防爆要求接线时,请结合相关安全栅的接线方法
注2:24VDC供电与脉冲输出不共地
注3:电池供电,使用专用电源插口,无远传输出,其他功能同远传型规格,M8、M9指示器均支持电池供电功能。
智能金属转子流量计电气接线图:

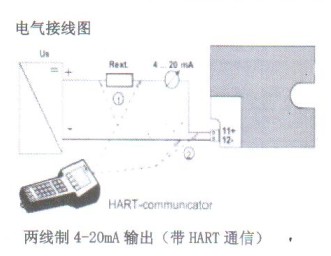

智能金属转子两线制4~20mA输出接线图 智能金属转子本安系统接线图
智能金属转子继电器输出报警及脉冲输出接线图 智能金属转子流量计交流供电型接线图
