孔板流量计与差压计连接测量气体

(1)、孔板流量计安装位置

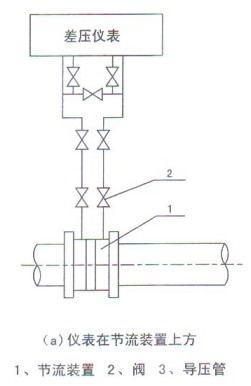

孔板流量计安装时应将节流装置装在上方,以使导压管内所产生的冷凝液流回输送管道。如图a所示。

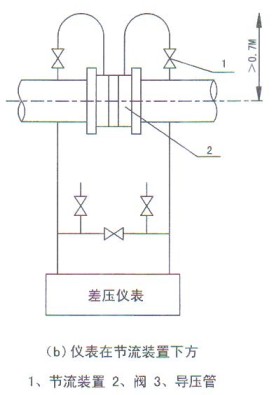

如果孔板流量计不得不装在节流装置下方时,为了减少水分凝结在导压管内,从节流装置开始引出的导压管装有U型管道,上端至少应高于输送管道中心线0.7米。如图b所示。
孔板流量计在节流装饰上方孔板流量计在节流装饰下方
(2)、导压管开口位置
在水平或倾斜的输送管道上,为了避免输送管道中冷凝液进入导管,导压管应从节流装置截面的上半部引出。
(3)、若其他中含有污物和灰尘,到导压管弯处应装十接头,以便清洗和吹洗。
