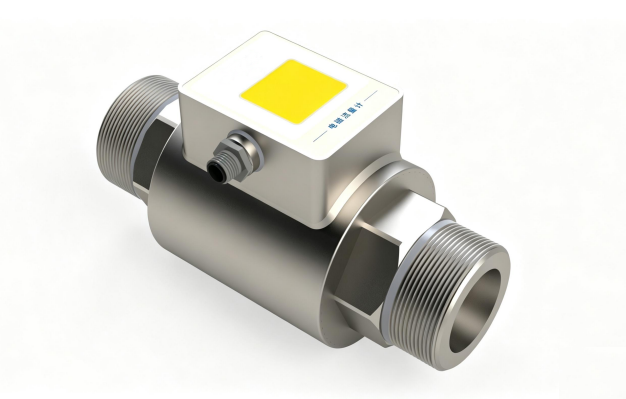

LDG-P4紧凑型电磁流量计
|
一、概述
LDG-P4紧凑型电磁流量计是利用法拉第电磁感应定律的原理来测量导电液体体积流量的仪表，是一种速度式仪表，主要由电磁流量传感器和转换器两部分组成。
LDG-P4紧凑型电磁流量计测量精度高、重复性好、无压损、结构可靠，广泛应用于石油、化工、冶金、环保、食品等行业，尤其适用于水利建设、工业水处理、河流疏浚等领域的流量计量。
二、测量原理
依据法拉第电磁感应定律，当导体在磁场中做切割磁力线运动时，会产生感应电动势，感应电动势的大小与导体在磁场中的有效长度及导体做垂直于磁场方向运动的速度成正比。同理，导电液体在磁场垂直方向流动而切割磁力线时，也会在管道两边的电极上产生感应电动势。

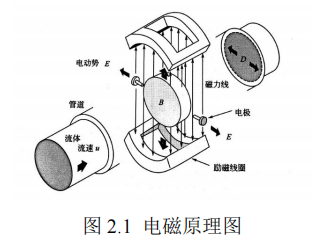

感应电动势的方向由右手定则判定，如图2.1 。感应电动势的大小由公式（1）确定：
E=B·V·D (1)
E—感应电动势，V;
B—磁感应强度，T;
D—管道内径，m;
V—液体的平均流速，m/s。
体积流量 Qv 等于流体的流速 V 与管道横截面积(πD2)/4 的乘积，将该式代入该式得：
Qv=(πD/4B)·E (2)
由上式可知，在管道直径 D 已定且保持磁感应强度 B 不变时，被测体积流量与感应电动势呈线性关系。若在管道两侧各安装一个电极，就可引入感应电动势 E ，测量此电势的大小可求得体积流量。
三、产品参数
| 执行标准 |
JB/T 9248-2015 |
检定规程 |
JJG1033-2007 |
适用介质 |
导电液体， 电导率≥20μS/cm |
准确度等级 |
1.0 级、0.5 级、0.2 级 |
重复性 |
优于准确度等级最大允许误差绝对值的 1/3 |
量程比 |
10；1 、20:1 、 100：1 |
工作电源 |
DC 24V |
信号输出 |
流量电流输出、温度电流输出 |
通讯接口 |
RS485（可选配） |
电气接口 |
M12 连接器 |
管道接口 |
螺纹连接 |
传感器材质 |
304 不锈钢 |
衬里材质 |
PEEK |
电极材质 |
316L |
防护等级 |
IP65 、IP67 |
安装环境温度 |
-20℃~+55℃ |
存储温度 |
-25℃~+55℃ |
安装环境相对湿度 |
5%~95% |
 |
|
|
