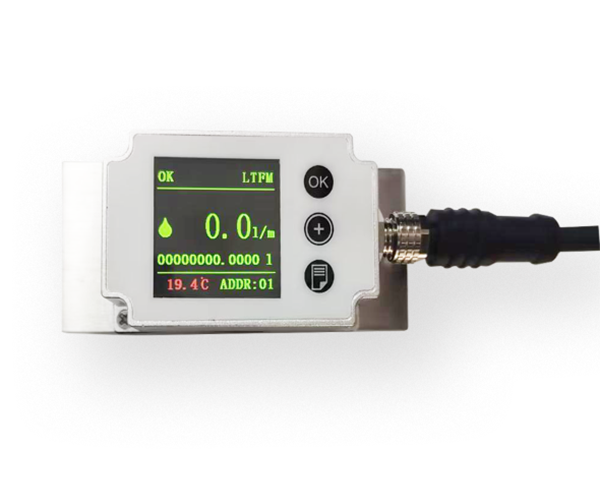

LTFM系列四方液体涡轮流量计
|
产品概述
LTFM系列四方液体涡轮流量计基于动量矩守恒原理。液体流经传感器时推动叶轮旋转，在特定流量范围内，叶轮转速与流速呈线性关系；通过电磁感应或光电转换，旋转信号被转化为电脉冲，经适配电路处理后输出瞬时与累积流量。该仪表优势突出：准确度 0.2–1.0 级，响应速度达毫秒级，量程比宽（1:10–1:20），体积小、压力损失低，支持水平与垂直安装（需满足直管段要求）。因其性能稳定、适配性强，广泛应用于石油化工、冶金、电力、给排水、食品饮料等行业，适用于水、乙二醇、甲醇等清洁低黏度液体的流量测量。
产品特点
◇高精度：0.5-1.0级准确度，适配贸易结算与过程控制等场景。
◇低压力：优化流道结构设计，在额定流量下压损＜0.05MPa，降低系统输送能耗。
◇易安装：支持水平、垂直两种安装模式，保障测量稳定性。
◇响应块：毫秒级信号响应，能快速捕捉流量瞬时变化，适配动态流量监控。
◇多输出：脉冲、4-20mA、RS485多输出，方便对接PLC、DCS 等控制系统。
◇宽量程：量程比 1:10~1:20，覆盖微流量区间，减少选型限制。
◇可靠性：无零点漂移，低压力损失（<0.05MPa）
◇尺寸小：超紧凑结构，微小口径（DN4~DN10），轻量化设计。
产品应用
◇制药行业—药液精准输送
◇电力行业—锅炉给水/冷却系统检测
◇给排水行业—市政管网/工业用水检测
◇石油化工行业—成品油计量
◇食品饮料行业—配料与灌装计量
技术参数
◇公称压力（Kpa）：0KPa~1000KPa
◇环境温度：-20~65℃
◇介质温度：-60~100℃
◇使用材质：304不锈钢/316不锈钢
◇流量范围∶0.5~666L/min，视管道尺寸而定。 ?
具体标准流量请查阅流量范围表。
◇精确度：＜±1% F.S（流量）
◇重复性：<0.3%
◇量程比：1:10，1:20
◇连接方式：螺纹/法兰/卡装
◇供电电源：24VDC
◇输出信号：三线制脉冲输出、三线制4-20mA输出、RS485输出。
◇防护等级：IP65
◇测量介质：液体
◇传输距离：脉冲输出≤300m，4-20mA输出≤1200m，负载电阻≤500Ω(24V)，
RS485输出≤1000m。
测量范围
不同口径仪表测量流量范围会有所不同，仪表选择过程中一定要按照流量使用范围来选择仪表，最忌讳的是按照管道粗细选择仪表。根据管道选择仪表最大的弊端是很容易由于流量不足导致测量误差。
液体涡轮流量计的流量范围判定是以工况流量为依据，因此仪表选用中将流量转化为工况流量然后对比流量范围表，尽可能使常用流量在仪表测量的中间范围。
参比条件
液体：常温水，t=20℃，ρ=998.2kg/m3。
参比条件下液体涡轮流量计工况流量参考范围表
选型代码 |
测量范围（L/m） |
频率范围(Hz) |
仪表系数范围（P/L） |
S01-4L |
0.5-5 |
166-1666 |
20000 |
S01-6L |
1-10 |
213-2130 |
12800 |
S01-10L |
3.3-33 |
81-810 |
1460 |
S01-15L |
10-100 |
146-1460 |
880 |
S01-20L |
13.3-133 |
86-860 |
390 |
S01-25L |
16.6-166 |
55-550 |
198 |
S01-32L |
25-250 |
70-700 |
170 |
S01-40L |
33.3-333 |
38-380 |
68.5 |
S01-50L |
66.6-666 |
30-300 |
27.5 |
口径 |
本体长度（L） |
本体高度（H） |
本体宽度（W） |
螺纹尺寸（G） |
DN4 |
80 |
55 |
35 |
G½ |
DN6 |
80 |
55 |
35 |
G½ |
DN10 |
80 |
55 |
35 |
G½ |
DN15 |
100 |
55 |
35 |
G½ |
DN20 |
120 |
60 |
40 |
G3/4 |
DN25 |
120 |
65 |
45 |
G1 |
DN32 |
120 |
75 |
55 |
G1 1/4 |
DN40 |
120 |
80 |
60 |
G1 1/2 |
DN50 |
120 |
90 |
70 |
G2 |
|
|
|
