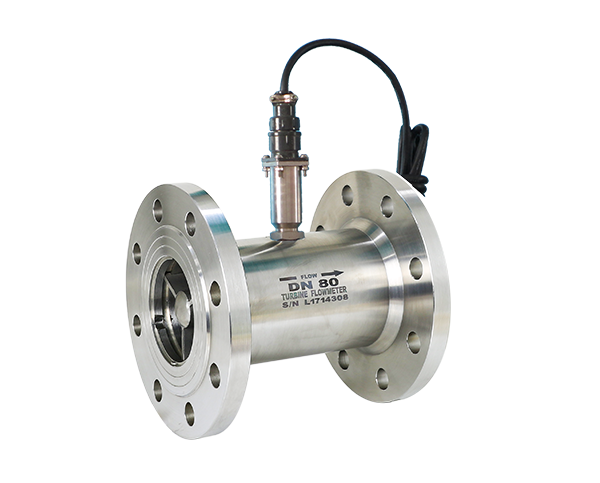

SKLWGY型脉冲涡轮流量计是一种测量准确的流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。
一体化脉冲涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
脉冲涡轮流量计工作原理
当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势,经放大后，进行转换和处理。
脉冲涡轮流量计产品结构
脉冲涡轮流量计的基本结构如图1-1所示，它主要由表体、前导向、后导向、叶轮、信号连接器和转换器等组成。
脉冲涡轮流量计材质说明
主要部件材质对照表
| 类型 |
表体 |
叶轮 |
前后导向 |
法兰或卡箍/卡盘 |
常规 |
定制 |
常规 |
定制 |
常规 |
定制 |
常规 |
定制 |
螺纹连接 |
304 |
316 |
2Cr13 |
双相钢 |
304 |
316 |
- |
- |
法兰连接 |
304 |
316 |
夹装连接 |
碳钢 |
304/316 |
卡箍连接 |
304 |
- |
说明：
*信号连接器材质均为304不锈钢
*转换器外壳材质均为压铸铝合金
脉冲涡轮流量计型号和规格
仪表口径（mm） |
常规流量范围
（m³/h） |
扩展流量范围
（m³/h） |
始动流量
（m³/h） |
最大压损（KPa） |
4 |
0.04~0.25 |
0.04~4 |
0.02 |
120 |
6 |
0.1~0.6 |
0.06~6 |
0.05 |
80 |
10 |
0.2~1.2 |
0.15~1.5 |
0.07 |
50 |
15 |
0.6~3.6 |
0.5~5 |
0.35 |
35 |
20 |
0.8~8 |
0.45~9 |
0.3 |
35 |
25 |
1~10 |
0.5~10 |
0.4 |
35 |
32 |
1.5~15 |
0.8~15 |
0.6 |
35 |
40 |
2~20 |
1~20 |
0.6 |
35 |
50 |
4~40 |
2~40 |
1 |
35 |
65 |
7~70 |
5~70 |
4 |
25 |
80 |
10~100 |
7~100 |
5 |
25 |
100 |
20~200 |
10~200 |
8 |
25 |
125 |
25~250 |
13~250 |
10 |
25 |
150 |
30~300 |
15~300 |
12 |
25 |
200 |
80~800 |
40~800 |
20 |
25 |
准确的等级 |
0.5级 |
1.0级 |
---- |
--- |
说明:
*1最大压损是流量计工作在最大流量点时的压损，介质为水,常温。
*2准确度等级0.2的产品需订制，且流量范围比常规范围小。
产品选型
型 号 |
规格代号 |
说 明 |
SKLWGY |
|
液体脉冲涡轮流量计 |
公称通径（mm） |
-4 |
正常流量范围（m³/h） |
0.04~0.25 |
|
| -6 |
0.1~0.6 |
|
| -10 |
0.2~1.2 |
|
-15 |
0.6~6 |
|
-20 |
0.8~8 |
|
-25 |
1~10 |
|
-32 |
1.5~15 |
|
-40 |
2~20 |
|
-50 |
4~40 |
|
-65 |
7~70 |
|
-80 |
10~100 |
|
-100 |
20~200 |
|
精度等级 |
B |
0.5％ |
| |
C |
1.0％ |
信号输出 |
P |
脉冲输出 |
隔爆要求 |
/NE |
不隔爆 |
/EX |
隔爆等级ExdiiBT4 |
介质温度 |
/NE |
常温 |
其它要求 |
/□ |
在订货时注明 |
|
