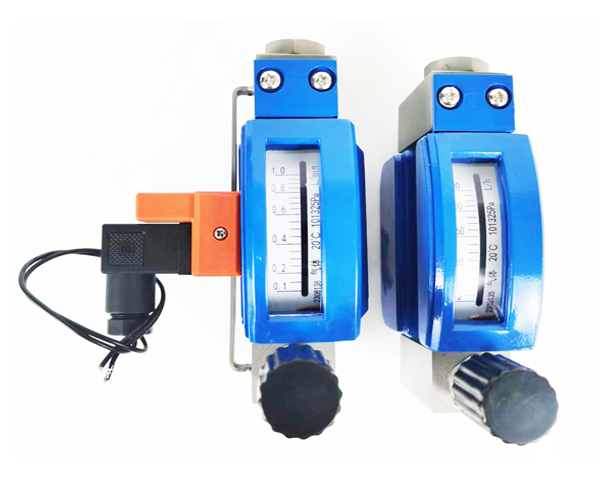

一、概述
LZZ(D)W系列微小型金属管浮子流量计，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。
LZZW系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；LZDW系列为电远传型仪表，输出4～20mA电流信号（兼容HART通讯协议），同时采用LED光柱现场指示流量。
二、型号命名
| LZ |
|
W— |
|
|
| |
Z |
就地指示型 |
|
D |
电远传型（4~20mA输出） |
|
| |
|

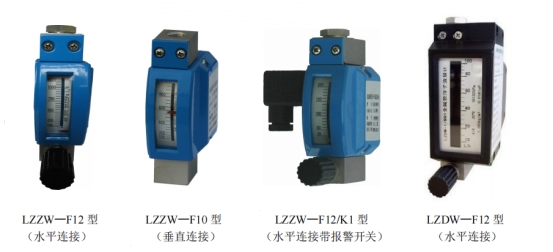

F10 |
垂直连接（下进上出） |
结构形式（介质流向） |
F12 |
水平连接（侧进侧出） |
| |
RR1 |
304 |
|
接液材质 |
RL |
316L |
|
| |
K1 |
带一上限报警点 |
附加功能 |
K2 |
带一下限报警点 |
K12 |
带一上限和一下限报警点 |
| |
T |
带调节阀 |
|
| |
无 |
|
LZ□W— □/ □/ □ |
三、主要技术参数
1、测量范围：水（20℃）0.3～160L/h
空气（20℃101325Pa）5～4800L/h
2、量程比：10∶1
3、准确度等级：LZZW系列4.0级，LZDW系列2.5级
4、最大工作压力：2.5MPa或6.3MPa，最大13MPa
5、介质温度：LZZW系列：—25～＋150℃，高温型300℃
LZDW系列：—25～＋80℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT内螺纹，可选Φ6（Φ8）卡套连接或按用户要求
8、限位报警：1～2个报警开关（可选，防爆等级ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)VDC
输出信号：(4～20)mADC，二线制(兼容HART通讯协议)
负载电阻：≤500Ω(24VDC)
10、防护等级：IP65
四、测量范围
| 锥管编号 |
水
（20℃L/h） |
空气
（20℃101325PaL/h） |
最大压力损失
（kPa） |
K01 |
— |
5～50 |
3.1 |
K02 |
0.3～3 |
10～100 |
3.6 |
K03 |
0.5～5 |
15～150 |
2.9 |
K04 |
1～10 |
40～400 |
3.7 |
K05 |
2.5～25 |
80～800 |
5.5 |
K06 |
4～40 |
125～1250 |
6.5 |
K07 |
6～60 |
200～2000 |
8.5 |
K08 |
8～80 |
250～2500 |
13.0 |
K09 |
10～100 |
340～3400 |
17.0 |
K10 |
16～160 |
480～4800 |
22.0 |
注：用于测量液体时，应保证工作压力不低于2倍最大压损；用于测量气体时，应保证工作压力不低于5倍最大压损，以使流量计稳定工作。

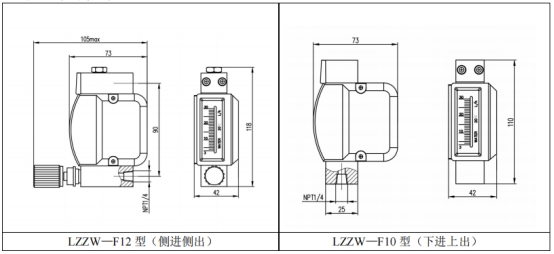

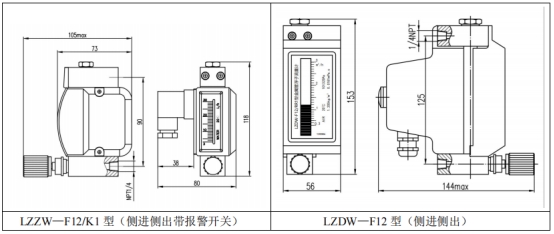

五、外形及安装尺寸
六、主要零部件材质
零部件 |
标准 |
特殊 |
基座 |
304 |
316L或按用户要求 |
锥管浮子 |
304 |
316L或按用户要求 |
指示器外壳 |
LZZW系列：铸铝LZDW系列：塑料 |
|
