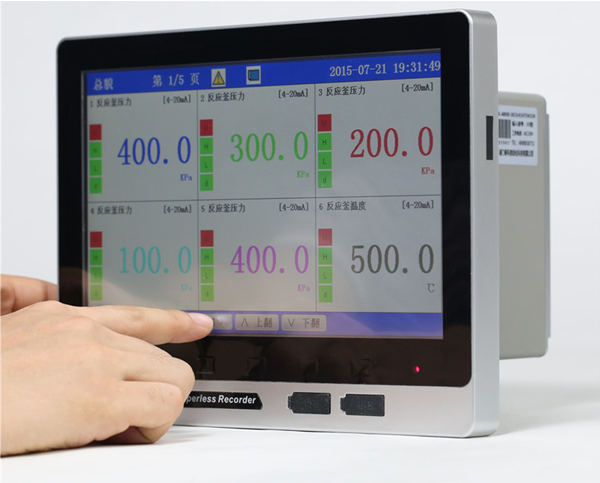

10.2英寸宽屏TFT高亮度真彩液晶显示，分辩率800*480点阵，LED背光

通道数

1~64通道

测量精度

0.2%FS±1d

采样周期

1S，以秒为单位任意按需要自行设定选择

存储容量

内部Flash存储器容量4GByte

使用环境

环境温度:-10~50℃;相对湿度:10~90%RH(无结露)避免强腐蚀气体。

工作电源

AC85~264V(开关电源)，频率范围:50-60HZ，最大功耗:30VA

输入信号种类

热电偶:Wre526、S、R、B、K、N、E、J、T
热电阻:Pt100、Cu50、Cu100
电流:0~10mA、4~20mA
电压:0~5V、1~5V、0~10V、Res、3Pres
其它需说明:F2、±5V、0~20mV、0~100mV、±20mV、±100mV

输出扩展功能

报警输出:继电器常开触点输出，触点容量3A/25OVAC，最多可达64路
模拟量输出:0~10mA、4~20mA、0~5V、1~5V等，最多可达36路
大功率稳压配电输出:DC24V/400mA可提供20组二线制变送器
同时支持通讯输出:标准MODBUSRTURS485/RS232通讯接口
RS232C微型打印机串口，以太网通讯接口

设定方式

面板轻触式按键;参数设定值密码锁定;设定值断电永久保存

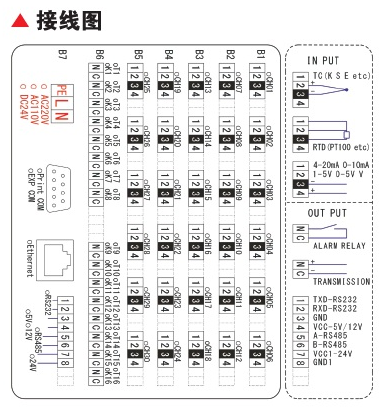

1电源接线
交流电压220V或110V输入时，零线“N”和火线“L”两端接电源。为保 证仪表可以安全可靠的运行，请将电源“G”端良好接地，尽量减少接地电阻
2报警输出接线
每露报警输出有两个端子K1、K1。“常开端”指输出无效时K1与K1之间是断开的报警输出，继电器容量是3A/220VAC，当负载太于额定值时，请采用中间继电器。
3信号输入接线
热电偶:接2、3端子 2正3负
热电阻:接1、接2、3端子三线制热电阻时，1、2端子接两根导通的线，3端子接另一根不导通的线； 二线制热电阻时1、2端子直接用短接线短接后接2线，另外一根接3端子。 电流电压:接4、3端子4正3负
4通讯接线:
MODBUS RS232接1TXD
2RXD
3GND
MODBUS RS485接5A+
6B-
5直流馈电:24V/400mA　7+ 8-12V/400mA 7+ 8-(订货时说明)
