特点
□适合各类工业现场能够理想的替代国外同类产品；
□采用镀银触点（标准产品）进口微动开关性能稳定可靠；
□进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
□SPDT或DPDT输出；
□结构严密精巧，不可拆卸，传动稳定可靠。
□精度：0.5级；重复性：±0.5%；
□量程：-0.1-40MPa可选（根据需要参数选型选择合适的测量范围，超过40MPa可定制）
□选型需提供使用位置的最大工作压力；

介质	气体或液体	环境温度	5%～95%
外壳	压铸铝+环氧树脂涂层密封垫圈的外壳	使用寿命	105循环镀银触点进口微动开关
外壳等级	符合IEC60529要求，IP65	抗震性	<Max . 2g
设定精度	±0.5%	防爆等级	增安隔爆 ExdeIICT6 Gb Vmax=380V（最大允许通过电压）， Imax=5A（最大允许通过电流）（特殊要求请咨询）
设定精度	±0.5%	触点容量
切换差	不可调（参考选型表数据）	防爆等级	本安防爆：ExiaIICT6 Ga Vmax=50V（最大允许通过电压）， Imax=5A（最大允许通过电流）（特殊要求请咨询）
重复性误差	<0.5%	触点容量

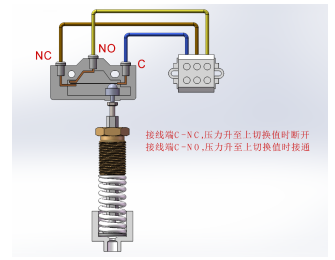

电气接口	M20*1.5/1/2NPTF(标准）	开关输出	一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型” 二个单刀双掷（DPDT)输出开关可接“2常开型”或“2常闭型”
过程接口	1/2NPTF多种接口和安装形式可选
环境温度	-40℃～+85℃
介质温度	-25-85℃（其它高温型介质可咨询定制）

产品选型附加选项

E	增安隔爆 ExdeIICT6 Gb	N	特殊压力接口（标明）	2205	双相不锈钢
EA	本安防爆：ExiaIICT6 Ga	N	特殊压力接口（标明）	2205	双相不锈钢
D1	DPDT同步选项	M1	工厂对开关进行单点设置	2507	双相不锈钢
D2	DPDT不同步选项	M2	工厂对开关进行双点设置	Mondel	蒙乃尔
A	高触点容量	Z1	平装安装支架	HC	哈氏合金
B	不锈钢位号	Z2	管装安装支架	Ta	钽材
DZ	定制接口材质	16	316L材料	AU触点	金触点

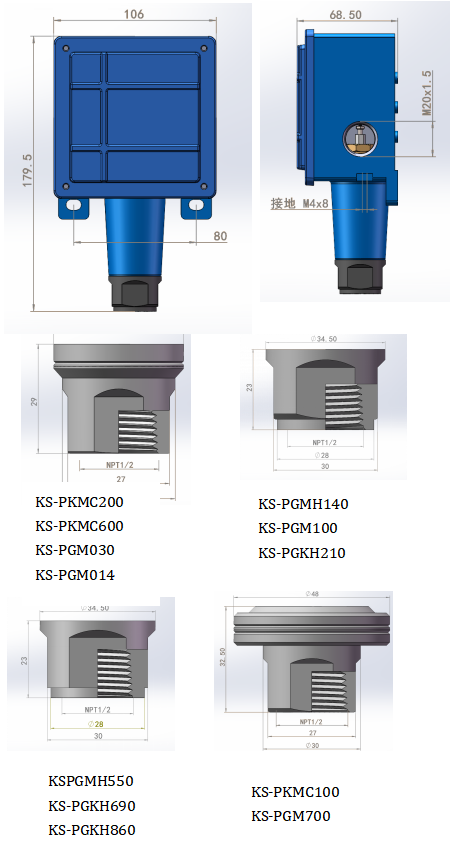

选型表

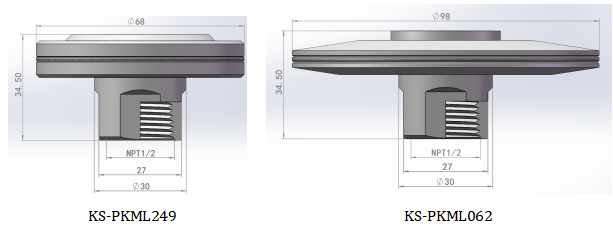

KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)

产品型号	可调范围 (Pa)KPa	死区	传感膜片材质	接口材质	其它接口材质见附件材质选项表
KS-PKML012	120～1240Pa	≤50Pa	丁腈橡胶	铝合金
KS-PKML062	0.62～12.4KPa	≤0.2KPa	丁腈橡胶	铝合金
KS-PKML249	2.49～62.23KPa	≤2KPa	丁腈橡胶	铝合金
工作压力：1.4MPa 最大工作压力：2.8MPa

KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)

产品型号	可调范围 KPa	死区	传感膜片材质	接口材质	其它接口材质见选型附加选项表
KS-PGM062	0.62～12.4KPa	≤0.5KPa	316L	304
KS-PGM249	2.49～62.23KPa	≤3KPa	316L	304
工作压力：0.35MPa 最大工作压力：0.7MPa

KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)

产品型号	可调范围 (KPa)MPa	死区	传感膜片材质	接口材质	其它接口材质见附件材质选项表
KS-PKMC100	10～210KPa	≤5KPa	丁腈橡胶	铝合金
KS-PKMC200	20～690KPa	≤20KPa	丁腈橡胶	铝合金
工作压力：3.45MPa 最大工作压力： 4.2MPa
KS-PKMC600	0.06～2.07MPa	≤35KPa	丁腈橡胶	铝合金
KS-PKM1000	0.1～3.45MPa	≤60KPa	丁腈橡胶	铝合金
工作压力：10.3MPa 最大工作压力：17.2MPa

KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)

产品型号	可调范围 (KPa)MPa	死区	传感膜片材质	接口材质	其它接口材质见选型附加选项表
KS-PGM700	7～140KPa	≤4KPa	316L	304
KS-PGM014	14～340KPa	≤15KPa	316L	304
KS-PGM030	30-690KPa	≤20KPa	316L	304
KS-PGM060	0.06～1.38MPa	≤35KPa	316L	304
工作压力：3.45MPa 最大工作压力：6.9MPa

KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)

KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)

特点
□适合各类工业现场能够理想的替代国外同类产品；
□采用镀银触点（标准产品）进口微动开关性能稳定可靠；
□进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
□SPDT或DPDT输出；
□结构严密精巧，不可拆卸，传动稳定可靠。
□精度：0.5级；重复性：±0.5%；
□量程：-0.1-3.5MPa可选（根据需要参数选型选择合适的测量范围，超过3.5MPa可定制）
□选型需提供使用位置的最大工作压力；

介质	气体或液体	环境温度	5%～95%
外壳	压铸铝+环氧树脂涂层密封垫圈的外壳	使用寿命	105循环镀银触点进口微动开关
外壳等级	符合IEC60529要求，IP65	抗震性	<Max . 2g
设定精度	±0.5%	防爆等级	增安隔爆 ExdeIICT6 Gb Vmax=380V（最大允许通过电压）， Imax=5A（最大允许通过电流）（特殊要求请咨询）
设定精度	±0.5%	触点容量
切换差	不可调（参考选型表数据）	防爆等级	本安防爆：ExiaIICT6 Ga Vmax=50V（最大允许通过电压）， Imax=5A（最大允许通过电流）（特殊要求请咨询）
重复性误差	<0.5%	触点容量

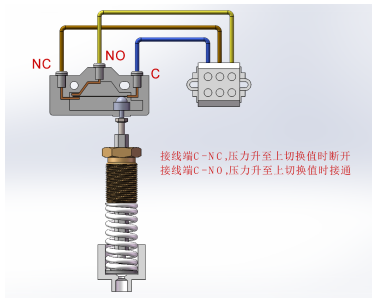

电气接口	M20*1.5/1/2NPTF(标准）	开关输出	一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型” 二个单刀双掷（DPDT)输出开关可接“2常开型”或“2常闭型”
过程接口	1/2NPTF多种接口和安装形式可选
环境温度	-40℃～+85℃
介质温度	-25-85℃（其它高温型介质可咨询定制）

选型表

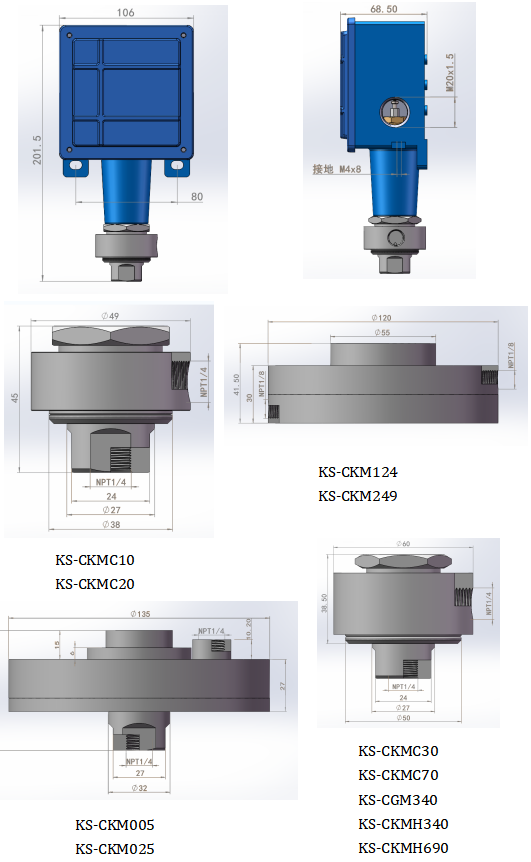

KS-CKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/4”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)

KS-CKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/4”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)

KS-CGM系列：焊接316L不锈钢膜片 1/4NPTF压力接口不锈钢304
(其它材质及压力接口可定制)

KS-CKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/4”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)

介质	气体或液体	环境温度	5%～95%
外壳	压铸铝+环氧树脂涂层密封垫圈的外壳	使用寿命	105循环镀银触点进口微动开关
外壳等级	符合IEC60529要求，IP65	抗震性	<Max . 2g
设定精度	±0.5%	防爆等级	增安隔爆 ExdeIICT6 Gb Vmax=380V（最大允许通过电压）， Imax=5A（最大允许通过电流）（特殊要求请咨询）
设定精度	±0.5%	触点容量
切换差	不可调（参考选型表数据）	防爆等级	本安防爆：ExiaIICT6 Ga Vmax=50V（最大允许通过电压）， Imax=5A（最大允许通过电流）（特殊要求请咨询）
重复性误差	<0.5%	触点容量

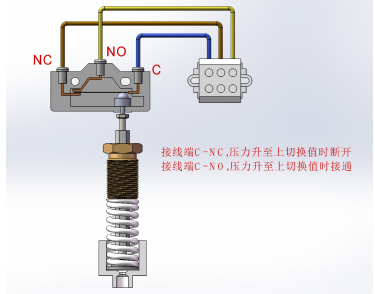

电气接口	M20*1.5/1/2NPTF(标准）	开关输出	一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型” 二个单刀双掷（DPDT)输出开关可接“2常开型”或“2常闭型”
过程接口	1/2NPTF多种接口和安装形式可选
环境温度	-40℃～+85℃
介质温度	-25-85℃（其它高温型介质可咨询定制）

选型表

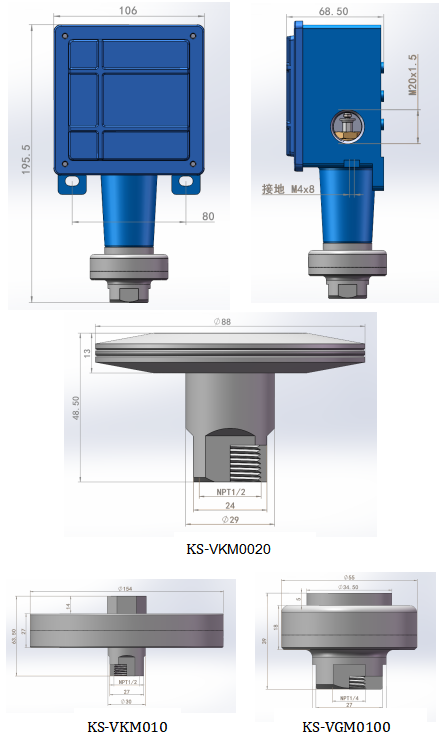

KS-VKM系列：丁腈橡胶及1/2NPTF压力接口铝合金材质（其他接口和材质可定制）
