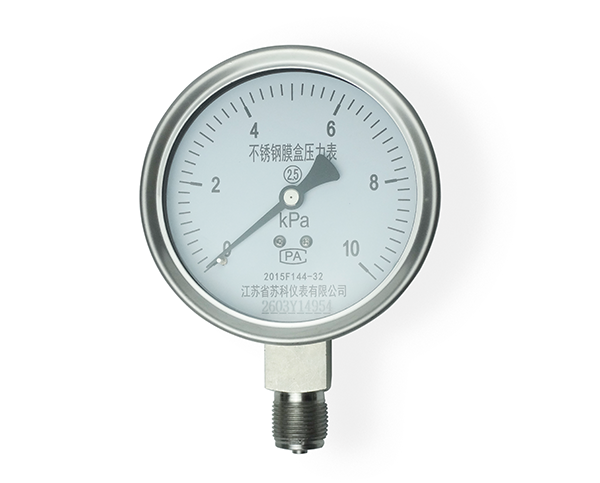

YE-100、150膜盒压力表
|
YE系列膜盒压力表采用膜盒作为测量微小压力的敏感元件，膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险气体的微压和负压，广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。 |
型号 |
精度等级 |
测量范围 pa |
结构特点 |
接头螺纹 |
YE-100
YE-150 |
2.5 |
正压 0~1000 1600 2500
4000 6000
10000 16000 25000
40000 60000
负压 -1000~0 同正压
正负压
-500~500 -800~800
-1200~1200 -2000~2000
-3000~3000 -5000~5000
-8000~8000 12000~12000
-20000~20000
-30000~30000 |
径向 |
M20×1.5 |
YE-100ZT
YE-150ZT
|
轴向带前边 |
M20×1.5 |
|
■ 结构原理
|
由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
|
YE-100膜盒压力表外形尺寸 |
 |
YE-150膜盒压力表外形尺寸 |
 |
| |
|
|
