 您现在的位置 > 首页 > 校验仪表 > 组合式多路校验仪

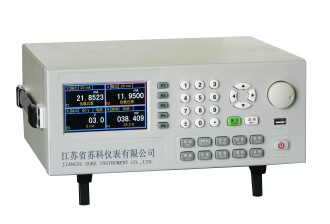

SK3080组合式多路校验仪

概述:
    SK3080组合式多路校验仪是一款开放式、创新型的台式校准仪器。它采用1台主机+信号模块(多可达8路)的工作模式,各路信号间完全隔离、同时使用。有效地实现了客户按需选择、避免浪费和随时的功能扩充,可大限度的满足客户的需求。多种通讯方式(支持Rs232、Lan、USB、GPIB)可满足客户各种不同的应用需要。
    本产品的问世,有效解决了目前市场上的校准仪器功能固定、局限性大的问题,用户根据自己的需要、选配不同的信号模块,可以自由组合出一台符合实际应用的产品。
SK-3080主机特点:

  1. 显示屏:4.3英寸彩屏(分辨率480*272)。
  2. 支持的信号模块数量:8路,相互全隔离。
  3. 显示方式:单路、2路、4路、8路可选,支持循环显示(间隔时间可设)。
  4. 输出方式:同时支持键入值、光标移位和旋钮调节三种形式。
  5. 支持%显示。
  6. 支持历史数据图形显示。
  7. 支持大值、小值、平均值显示。
  8. 支持测量值锁定。
  9. 支持步进、阶跃、斜坡、定点输出等方式。
  10. 友好的人机互动界面,便捷的操作方式;主机软件可由客户自行升级。
  11. 提供多种接口函数,支持客户的二次开发。
  12. 数据记忆功能:多达10000组的数据存贮记忆功能。
  13. 支持模块间逻辑条件反应,响应速度:100ms,与外部I/O口的响应速度:20µs。
  14. 通信方式:标准配置RS232、LAN、USB,可选配置GPIB,通信协议免费提供。
  15. 供电方式:220 V.AC ±10%,50HZ,可选100/110V.AC±10%(订货时说明)。
  16. 主机功耗:单机5W,使用USB功能时为10W。
  17. 信号模块允许大功耗:单路模块大10W,8路信号模块合计大20W。
信号模块技术指标:(所有端口支持220V.AC误接、36V.DC误接,短路自恢复功能)

模块名称

型号

功能

量程范围(分辨率)

精度(读数%+量程%

大功耗

电流测量输出模块

30P01

电流输出

0~30 mA(0.0001 mA)

0.05+0.005

2W

电流测量

-30mA~30 mA(0.0001 mA)

电流测量输出模块

30P02

电流输出

同“30P01”

0.02+0.005

2W

电流测量

电压电阻测量输出模块

30P03

电压测量

-200mV~200mV(0.001mV)
-2V~2V(0.00001V)
-10V~10V(0.0001V)
-100V~100V(0.001V)

0.05+0.005

1.5W

电压输出

-15mV~200mV(0.001mV)
0V~11V(0.0001V)

电阻测量

0~450Ω(0.001Ω)
420Ω~4500Ω(0.01Ω)

电阻输出

0~450Ω(0.001Ω)
420Ω~4500Ω(0.01Ω)

0.05+0.01

电压电阻测量输出模块

30P04

电压测量

同“30P03”

0.02+0.005

1.5W

电压输出

电阻测量

电阻输出

0.02+0.01

频率模块

30P05

频率测量

1~99.9999Hz(0.0001Hz)
100~999.999Hz(0.001Hz)
1k~9.99999kHz(0.01Hz)
10k~99.9999kHz(0.1Hz)

0.01+0.005

0.5W

频率输出

0~200.000Hz(0.001Hz)
0~2000.00Hz(0.01Hz)
0~20.0000kHz(0.1Hz)

0.01+0.005

多信号输出模块

30P06

电压输出

-15mV~200mV(0.001mV)
0V~11V(0.0001V)

0.05+0.005

2W

电流输出

0~30 mA(0.0001 mA)

电阻输出

0~450Ω(0.001Ω)
420Ω~4500Ω(0.01Ω)

0.05+0.01

频率输出

0~200.000Hz(0.001Hz)
0~2000.00Hz(0.01Hz)
0~20.0000kHz(0.1Hz)

0.01+0.005

多信号测量模块

30P07

电压测量

-200mV~200mV(0.001mV)
-2V~2V(0.00001V)
-10V~10V(0.0001V)
-100V~100V(0.001V)

0.05+0.005

1W

电流测量

-30mA~30 mA(0.0001 mA)

电阻测量

0~450Ω(0.001Ω)
420Ω~4500Ω(0.01Ω)

频率测量

1~99.9999Hz(0.0001Hz)
100~999.999Hz(0.001Hz)
1k~9.99999kHz(0.01Hz)
10k~99.9999kHz(0.1Hz)

0.01+0.005

热工多信号输出模块

30P08

电压输出

同“30P06”,增加热电偶J、K、T、E、R、S、B、N,热电阻Pt100、Pt1000、Cu50、Cu100温度表格

0.05+0.005

2W

电流输出

电阻输出

0.05+0.01

频率输出

0.01+0.005

热工多信号测量模块

30P10

电压测量

同“30P07”,增加热电偶J、K、T、E、R、S、B、N,热电阻Pt100、Pt1000、Cu50、Cu100温度表格

0.05+0.005

1W

电流测量

电阻测量

频率测量

0.01+0.005

I/O模块

30P12

I/O信号

8路开关量输入输出信号,响应时间<20µs



0.5W

电源输出模块

30P13

电源输出

0~36V可调,大负载电流200mA



8W


  1. 上述功能精度适用温度范围18~38℃。
  2. 上述功能中“电流输出”均支持有源、无源输出方式,20mA大负载为1kΩ。
  3. 上述功能中“电流测量”均支持环路测量方式,回路电压24V±0.5V。
  4. 上述功能中“电阻测量”均支持三线、四线方式,支持通断测试。
  5. 上述功能中“频率测量”,测量灵敏度:10Hz~10kHz,Vp-p≥1V;其余Vp-p≥2V;波形:方波,其他波形的误差需另加5个计数,可直接测量市电频率。
  6. 上述功能中“频率输出”,输出波形:方波,正弦波等,幅值0~10V可调。
  7. 上述功能中“电阻输出”,允许外界激励电流0.15~4mA。
  8. 上述功能中“电压输出”均支持容性负载。
  9. 温度补偿选配PT100热电阻(型号30A01),补偿精度0.2℃、补偿温度范围:-40℃~60℃。
  10. 信号板选型注意事项:信号板累加总功率应≤20W。
  11. 因信号采样板种类会随时增加,敬请关注本公司官网,以新的发布为准。
定制服务:
  1. 提供特殊信号模块的定制;
  2. 可提供模块管脚定义供用户自行开发信号模块;
  3. 根据客户需要对面板按键或显示界面重新定义;
  4. 根据客户需要开发上位管理软件,或多机间逻辑条件设置功能。
热电偶、热电阻种类、精度表格

分度号

量程范围

分辨率

精度(

J

-200℃~0℃
0℃~1200℃

0.1℃

1.0
0.7

K

-200℃~0℃
0℃~1370℃

0.1℃

1.2
0.8

T

-200℃~0℃
0℃~400℃

0.1℃

1.2
0.8

E

-200℃~0℃
0℃~950℃

0.1℃

0.9
0.7

R

-20℃~0℃
0℃~500℃
500℃~1750℃

0.1℃

2.5
1.8
1.4

S

-20℃~0℃
0℃~500℃
500℃~1750℃

0.1℃

2.5
1.8
1.5

B

600℃~800℃
800℃~1000℃
1000℃~1800℃

0.1℃

2.2
1.8
1.4

N

-200℃~0℃
0℃~1300℃

0.1℃

1.5
0.9

Pt100

-200℃~850℃

0.1℃

0.3

Pt1000

-200℃~650℃

0.1℃

0.15

Cu50

-50℃~150℃

0.1℃

0.5

Cu100

-50℃~150℃

0.1℃

0.25

  1. 可根据客户需要添加新的热电偶、热电阻种类。
  2. 热电阻指标为四线制指标。
