 您现在的位置 > 首页 > 温度仪表 > 变压器温度指示控制器

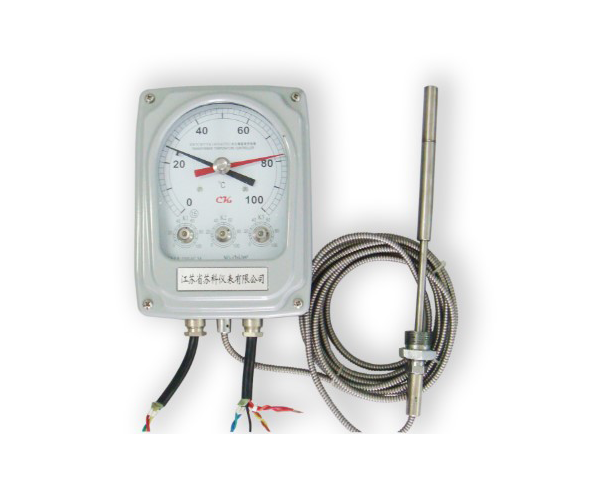

BWY-803A(TH)变压器温度指示控制器



变压器温度指示控制器
    BWY(WTYK)-802A、803A、804型变压器温度指示控制器采用复合传感器技术,即仪表温包推动弹性元件的同时,能同步输出Pt100热电阻信号,此信号可远传到数百米以外的控制室,通过XMT系列数显温控仪同步显示并控制变压器油温。也可通过XMT系列数显温控仪,将Pt100热电阻信号转换成与计算机联网的直流标准信号(0~5V、1~5V、4~20mA)输出。采用外置接线盒方便用户接线。
主要技术参数:
1、BWY-803A(TH)变压器温度指示控制器
⑴ 工作条件:环境温度-40~55℃;相对湿度<95%
⑵ 测量范围:0~100℃ 0~120℃(正常产品0~100℃即可);准确度:1.5级
⑶ 控制开关:三组可调开关;设定误差:±3℃;切换差:6±2℃
标准设定点:K1=55℃;K2=65℃(802无);K3=80℃
接点功率:AC:220V;3A,DC:220V;50W
⑷ 输出信号:可输出Pt100热电阻信号
2、BWY-803B(TH)变压器温度指示控制器
(1)-(3)条同1
⑷ 输出信号:可输出4-20mA电流信号(配XMT型数字温度显示仪)
⑸ 引线(屏蔽电缆)阻值:小于600Ω减去负载阻值。(采样电阻)
⑹ 电源:AC:220V±10%;频率:50~60Hz
3、XMT系列数字温度显示仪
⑴ 仪表外形及安装口尺寸:160*80(152+1mm×76+1mm)
⑵ 工作条件:环境温度:0-50℃;相对湿度:<85%
⑶ 显示范围:0-100(120)℃;准确度:1.0级;0.5级
⑷ 引线阻值:应小于10Ω,且三根引线电阻差值≤0.1Ω
⑸ 输入信号:Pt100热电阻信号。
⑹ 输出信号:同时输出4-20mA和0-5V信号
⑺电源:AC:220V±10%;频率:50~60Hz
设计选型
序号
型  号
主  要  用  途
配套部件
1
BWY-803A(TH)
⑴测量变压器顶层油温,当温度超过设定值时启动冷却系统,发出报警信号。
⑵同时输出Pt100热电阻信号。

2
BWY-803A(TH)/
XMT
⑴同1- ⑴
⑵可远传监测变压器油温,并可同时输出4-20mA或0-5V信号,输入计算机。
XMT
3
BWY-803B(804)(TH)
⑴同1
⑵输出4-20mA电流信号(一般的正常使用2产品)


仪表特点:
本公司生产的BWY-803□(TH)系列变压器温度指示控制器改进型仪表,增加了微机接口,实现了型号单一,性能齐全的设计理念,使客户在设计、采购、贮运、调试、安装更简便,更安全。满足了不同客户的需求。
