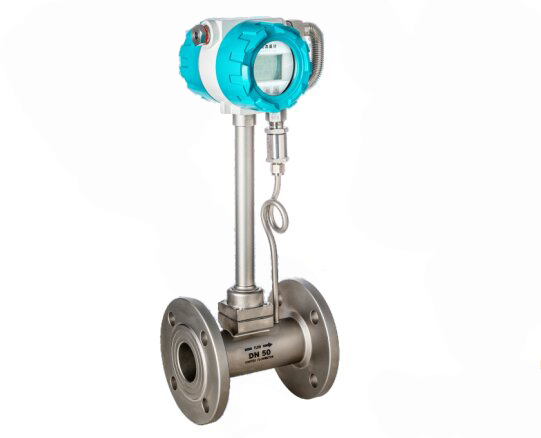

LUGB系列管道式涡街流量计
|
一、概述
LUGB系列管道式涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。应力式涡街流量计是速度式流量计的一种，广泛应用于石油、化工、电力、轻工、动力供热等行业。
二、产品特点
■在保证+1%RD精度下，下限低至2m/s;
■适用于脏、湿压缩空气、氧气、天然气等各种工业气体以及蒸汽等介质;
■最低测至雷诺数≥5x103;
■超高耐温，可长期稳定使用在-40°℃~+350℃，解决高温稳定性问题;
■大屏幕液晶双行显示，读数清晰易辨。
■无可动部件，压力损失小;
■稳定可靠的表体结构为长久使用提供支撑;
■全隔离的电气结构，彻底滤除现场干扰。
三、工作原理
管道式涡街流量计的基本原理是卡门涡街现象，旋涡在漩涡发生体的两侧交替产生，在柱体下游形成涡街。旋涡分离的频率与流速成正比，与漩涡发生体的宽度成反比，可以用下式表示:
f= St×V/d
f---涡街发生频率 (Hz)
V---旋涡发生体两侧的平均流速(m/s)
St---斯特罗哈尔系数(一定雷诺数范围内为常数)
D---旋涡发生体迎流面宽度(m)
通过测量旋涡的分离频率便可测出流体流速和瞬时流量。斯特劳哈尔数St是可通过实验确定的无量纲常数。斯特劳哈尔数St与雷诺数Re函数关系中的线性部分，即是涡街流量计的线性测量范围，检测出频率f即可求得管内流体的流速，再由流速求出体积流量。一段时间内输出的脉冲数与流体的体积之比(流过单位体积流体对应的脉冲数)称仪表系数(K系数)。
K=N/Q
K---仪表系数(1/L)
N---脉冲数
Q---流体体积(m3)
用于测量流量的旋涡分离频率随流速而变化，不受流体密度和粘度的影响。伴随旋涡分离而产生的局部压力脉动由压电力敏探头检测出来，并在检测电路中被转换成与旋涡频率相对应的脉冲信号。信号转换器将此脉冲信号变换成4~20mA的标准电流信号输出。
四、技术参数
执行标准 |
涡街流量传感器(JB/T 9249-2015) |
检定规程 |
涡街流量计检定规程(JJG 1029-2007) |
适用介质 |
液体、单向干性气体、蒸汽 |
仪表外壳 |
304不锈钢或316不锈钢 |
探头材质 |
304不锈钢或316不锈钢 |
过程连接方式 |
法兰对接型 |
DN15~ DN300 |
法兰夹持型 |
DN15~ DN300 |
适用介质温度 |
常温、中温型 |
-40℃ ~+250℃ |
高温型 |
-40℃ ~+350℃ |
公称压力 |
PN16~ PN25(Class150~Class300) |
准确度等级 |
气体 |
1.0级、1.5级 |
液体 |
1.0级、1.5级 |
安装环境温度 |
-10℃ ~+55℃ |
相对湿度 |
5%~90% |
大气压力 |
86kPa~ 106kPa |
重复性 |
优于准确度等级最大允许误差绝对值的1/3 |
工作电源 |
DC 24V（18V?29V）、锂电池3.6V、DC24V（18V?29V）+锂电池3.6V |
信号输出 |
频率输出、当量脉冲、二线制4-20mA、三线制4-20mA、RS485、HART协议 |
电缆入口 |
隔爆型标准：M20X1.5（6mm~8mm）; |
防爆等级 |
Ex d IIC T6 Gb（证书号：CE22.4008）、Ex ia IIC T6 Ga（证书号：CCRI21.2848X）或不防爆 |
防护等级 |
IP65 |
五、仪表选型
型号 |
说明 |
LUGB-U |
|
|
|
|
|
|
|
|
|
产品系列 |
|
|
|
|
|
|
|
|
(默认配置) |
公称通径 |
15 |
DN15 |
20 |
DN20 |
… … |
… … |
300 |
DN300 |
连接方式 |
F1 |
法兰对接型 |
F2 |
法兰夹持型 |
补偿形式 |
NT0 |
无温压补偿型 |
T0 |
温度补偿型 |
C0 |
温压补偿型 |
温度范围 |
250 |
250℃ |
350 |
350℃ |
探头材料 |
304 |
304不锈钢 |
316 |
316不锈钢 |
表体材料 |
304 |
304不锈钢 |
316 |
316不锈钢 |
耐压等级 |
PN16 |
PN16 |
PN25 |
PN25 |
PN40 |
PN40 |
PN63 |
PN63 |
A150 |
Class150 |
A400 |
Class400 |
可选转换器 |
VT405 |
VT405型转换器 |
VT406 |
VT406型转换器 |
根据不同密度液体的测量范围（表 4-3）确定流量计口径

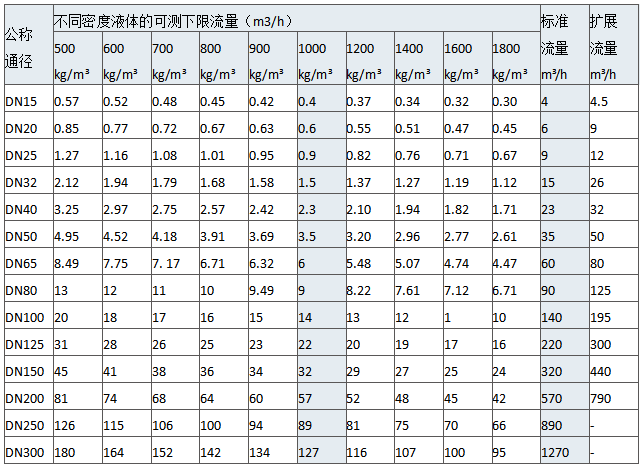

表 4-3 不同密度液体的体积流量范围
根据不同密度气体的测量范围确定流量计口径

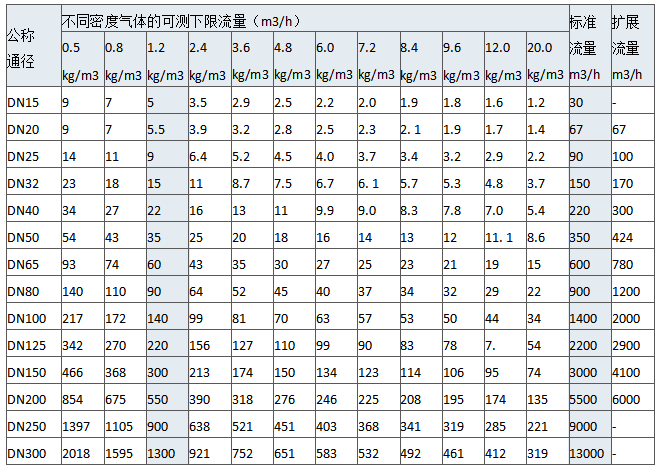

表 4-4 不同密度气体在工作状态下的体积流量范围表
|
|
|
