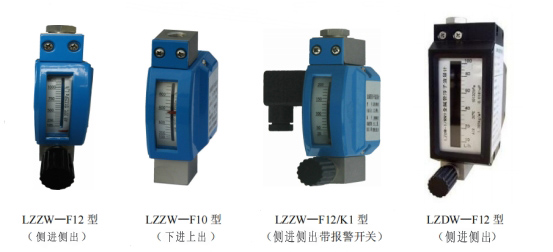

一、概述
　　LZZ(D)W系列微小型金属管浮子流量计，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。
　　LZZW系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；LZDW系列为电远传型仪表，输出4～20mA电流信号（兼容HART通讯协议），同时采用LED光柱现场指示流量。


二、型号命名

LZ		W—
	Z	就地指示型
	D	电远传型（4~20mA输出）
			F10	垂直连接（下进上出）				结构形式（介质流向）
			F12	水平连接（侧进侧出）
				RR1	304			接液材质
				RL	316L
					K1	带一上限报警点		附加功能
					K2	带一下限报警点
					K12	带一上限和一下限报警点
						T	带调节阀
							无
LZ□W—　　□/　　□/　　□

三、主要技术参数
1、测量范围：水（20℃）0.3～160L/h
空气（20℃101325Pa）5～4800L/h
2、量程比：10∶1
3、准确度等级：LZZW系列4.0级，LZDW系列2.5级
4、最大工作压力：2.5MPa或6.3MPa，最大13MPa
5、介质温度：LZZW系列：—25～＋150℃，高温型300℃
LZDW系列：—25～＋80℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT内螺纹，可选Φ6（Φ8）卡套连接或按用户要求
8、限位报警：1～2个报警开关（可选，防爆等级ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)VDC
输出信号：(4～20)mADC，二线制(兼容HART通讯协议)
负载电阻：≤500Ω(24VDC)
10、防护等级：IP65
四、测量范围

锥管编号	水 （20℃L/h）	空气 （20℃101325PaL/h）	最大压力损失 （kPa）
K01	—	5～50	3.1
K02	0.3～3	10～100	3.6
K03	0.5～5	15～150	2.9
K04	1～10	40～400	3.7
K05	2.5～25	80～800	5.5
K06	4～40	125～1250	6.5
K07	6～60	200～2000	8.5
K08	8～80	250～2500	13.0
K09	10～100	340～3400	17.0
K10	16～160	480～4800	22.0

注：用于测量液体时，应保证工作压力不低于2倍最大压损；用于测量气体时，应保证工作压力不低于5倍最大压损，以使流量计稳定工作。

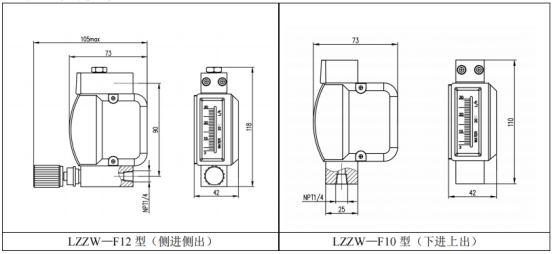

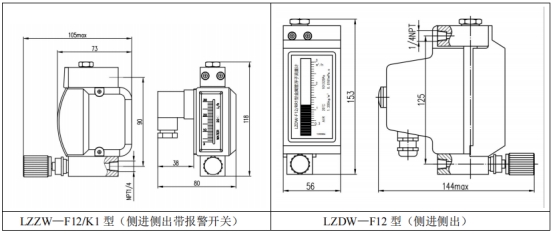

五、外形及安装尺寸


六、主要零部件材质

零部件	标准	特殊
基座	304	316L或按用户要求
锥管浮子	304	316L或按用户要求
指示器外壳	LZZW系列：铸铝LZDW系列：塑料
