　　SKLUW型卫生型涡街流量计主要用于工业管道介质流体的流量测量,其特点是压力损失小,量程范围大,精度高,广泛适用于食品、化工等行业对压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体的计量和控制.
一、卫生型涡街流量计工作原理
　　在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图1所示。

　　旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d　　　　　　　　　　(1)
式中：
f－发生体一侧产生的卡门旋涡频率
　　 St－斯特罗哈尔数（无量纲数）
　　 V－流体的平均流速
　　 d－旋涡发生体的宽度
　　由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图2表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

　　在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m³）　　　　　　　　　　　　（2）
式中：K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）
二、卫生型涡街流量计主要技术指标
表1

公称通径(mm)	15，20，25，32,40，50，65，80，100
公称压力(MPa)	DN15-DN100 PN1.0
介质温度(℃)	常温
本体材料	304、316L
允许振动加速度	压电式:0.2g 　　电容式:1.0～2.0g
精确度	±1.0% FS，±1.5%FS，±2.5%FS
范围度	1：6～1：10
供电电压	传感器：+12V DC，+24V DC；变送器：+12VDC，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	隔爆型：EXdbIICT6Gb
防护等级	普通型IP65
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

表2　参比条件下卫生型涡街流量计工况流量范围表：

仪表口径 (mm)	液体	气体
仪表口径 (mm)	测量范围(m3/h)	测量范围(m3/h)
15	0.4~4	3.0~12
20	0.8~8	6~30
25	1.2~12	9.0~55
32	2.0~20	12~120
40	3.0~30	20~200
50	5.0~50	30~300
65	8.0~80	50~500
80	12~120	80~800
100	20~200	120~1200

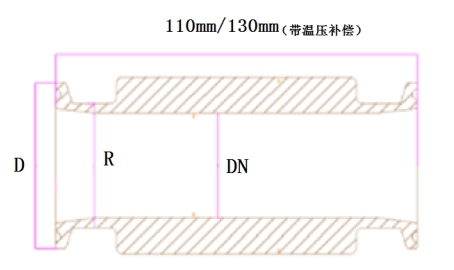

表3卫生型涡街流量计本体外形尺寸：

口径DN（mm）	R	DN(mm)	卡盘外径D(mm)	表体长度（mm）不带补偿/带补偿
15	φ19	15	φ50.5	110/130
20	φ25	20	φ50.5	110/130
25	φ32	25	φ50.5	110/130
32	φ38	32	φ50.5	110/130
40	φ45	40	φ64	110/130
50（非标）	φ51	47.5	φ64	110/130
50	φ57	50	φ77.5	110/130
65	φ76	65	φ91	110/130
80	φ89	85	φ106	110/130
100	φ108	104	φ119	110/130

三、卫生型涡街流量计产品选型：

型号	口径	代号及功能
SKLUW	DN15~DN100
		代号	功能1
		N	无温压补偿
		Y	有温压补偿
			代号	输出信号
			F1	4-20mA输出（二线制）
			F2	脉冲
			F3	RS485通讯接口
			F4	HART协议
				代号	被测介质
				J1	液体
				J2	气体
					代号	功能2
					E1	1.0级（适用于液体）
					E2	1.5级
					E3	2.5级（DN15 DN20）
						T1	常温
							P1.0	1.0MPa
								D1	内部3.6V供电（不带输出）
								D2	DC24V供电
									B	不锈钢（本体材质304）
									BF	不锈钢（本体材质316）

订货须知
尊敬的用户，当您要选用本公司产品时，请并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2．认真核对被测介质的使用流量范围，特别是最小流量值以最终确定使用仪表的口径及配管参数。
3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
四、卫生型涡街流量计安装要求
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
A、安装环境要求：
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5.仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
B、仪表管道安装要求：
1.涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图3
DN为仪表工称口径
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位:mm

传感器上游管道型式	前后直管段长度	传感器上游管道型式	前后直管段长度
同心收缩全开阀门		一个90度弯头
同一平面两个90度弯头		不同平面两个90度弯头
同心扩管		调节阀半开阀门(不推荐)

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
1.上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db
2.仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm
a）测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表工称口径，单位：mm
b）仪表在在管道上可以水平、垂直或倾斜安装。
c）测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图4a所示
d）测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处如图4b所示

五、压力变送器和Pt100安装位置示意图
