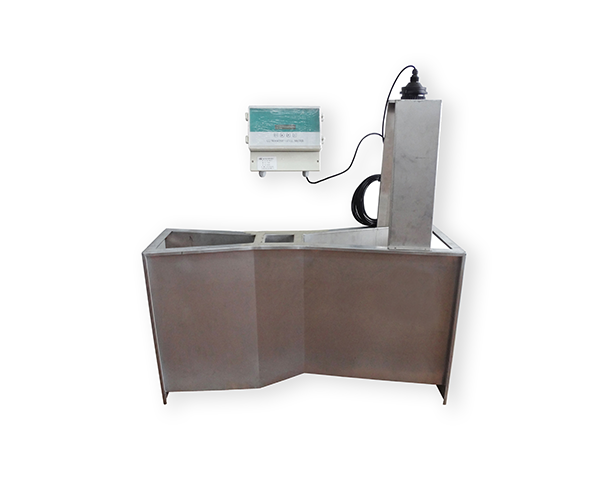

超声波明渠流量计介绍：
SK-LSQB型
超声波明渠流量计可直接显示瞬时流量与累积流量内置EEPROM数字存储器，本流量计与各类巴歇尔槽配套使用可广泛用于各类水质排放总量的计量或者监测，测量结果不受水质的影响，超声波明渠流量计可以选配通讯接口，易于同其它DCS系统连接实现工业的远程监测、控制。
超声波明渠流量计特点:
1、稳定可靠
2、采用超声波液位测量技术，精度可达0.3%，能够抗各种干扰波。
3、故障率低，易安装、易维护。本仪器是一种非接触式流量仪表，不直接与被测量介质接触，因此故障率低。
4、多种防护，仪表的防护等级IP65，所有的输入、输出线均具有防雷、防短路的保护功能。
超声波明渠流量计技术指标及选型
测量范围：0.1L/S~10m3/s
累计流量：99999999m3
测距范围：0~3m
测距精度：0.3%
流量精度：1%（视堰板类型而定）
盲区：0.3m~0.5m
测距分辨率：1mm
仪表显示：自带LCD显示瞬时流量与累积流量
模拟输出：4~20mA
数字输出：RS485通讯
供电电压：DC24V AC220V
环境温度：-20~60℃
防护等级：IP65
选型
| 测量范围 |
0.1升/秒~10米3/秒 |
累计流量 |
99999999米3 |
测距范围 |
0~3m |
测距精度 |
0.3% |
流量精度 |
1%（视堰板类型而定） |
盲 区 |
0.3m~0.5m |
测距分辨率 |
1mm |
压 力 |
4个大气压以下 |
仪表显示 |
自带LCD显示瞬时流量喝累计流量 |
模拟输出 |
4~20mA |
数字输出 |
RS485、Modbus协议或定制协议 |
供电电压 |
DC24V/AC220V,防雷装置内置 |
环境温度 |
-20℃~+60℃ |
防护等级 |
IP65 |
| 选型代码 |
 ??
|
超声波明渠流量计外形尺寸图
????
外形尺寸：
| 序号 |
流量范围（吨/小时） |
适用渠道mm |
水位范围（mm） |
临界淹没度% |
Q(min) |
Q(max) |
＞宽×高 |
h（min） |
h(max) |
1 |
0.3 |
19.4 |
＞200×250 |
15 |
210 |
0.5 |
2 |
0.6 |
47.5 |
＞250×300 |
15 |
240 |
0.5 |
3 |
2.8 |
115.6 |
＞300×600 |
30 |
330 |
0.5 |
4 |
5.4 |
399.6 |
＞450×800 |
30 |
450 |
0.5 |
5 |
9.0 |
903.6 |
＞600×1000 |
30 |
600 |
0.5 |
6 |
12.6 |
1440.0 |
＞1000×1200 |
30 |
750 |
0.5 |
序号 |
喉道段 |
收缩段 |
扩散段 |
增高 |
流量参数 |
b |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
5 |
228 |
305 |
114 |
575 |
864 |
576 |
381 |
457 |
76 |
770 |
1927 |
1.530 |
6 |
300 |
600 |
230 |
780 |
1350 |
902 |
600 |
920 |
80 |
800 |
2444 |
1.521 |
