SKYWC系列超声波液位差计
SKYWC系列超声波液位差计可广泛用于各类水质液位的计量或监测，结果不受水质的影响。超声波液位差计还内置了多种不同算法，可实现液位、液位差、物位、流量等数据的监控，选配多种输出接口，易于同其它仪表、PLC、DCS等系统连接，以实现工业的远程监测、控制。
二 结构特征和工作原理
2.1结构特征

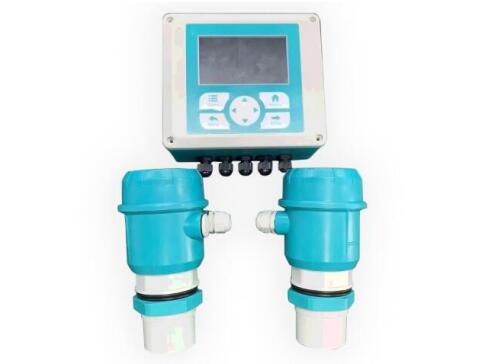

整套测量系统主要由显示仪表（控制器）和超声波液位计（传感器1、2）两部分组成，传感器不接触被测水溶液，仪表显示液位、液位差及工作状态。

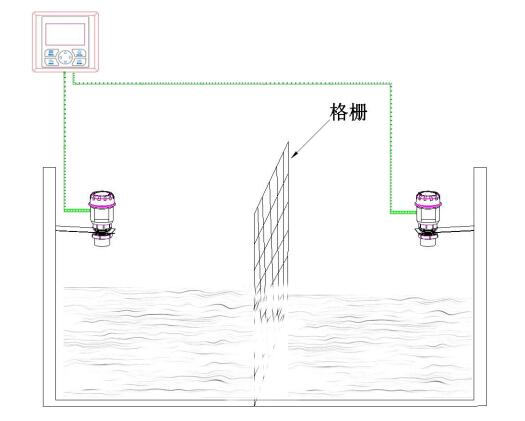

如下：
2.2工作原理
超声波液位差计测量是由安装在水面的超声波传感器，向水流表面发射一束超声波脉冲，此脉冲信号遇到水面后反射回来，能再被传感器接收到；从超声波发射到重新被接收，其时间与传感器到被测物体表面的距离成正比；仪表检测出该时间，并根据当前温度（传感器测量）空气的声速，计算出被测物体表面至传感器的距离（即空间距离），再进一步换算出液位值。液位表面的水下距离W与声波的行程时间T成正比：W=V×T/2（其中V为声波水中速度）。用户自设定探头到槽底的高度H，仪表自动将脉冲行程时间T换算成相应的空间距离值W，再计算出H减W的差值即为测量的值L。
2.3产品应用
广泛应用水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等液位的测量。
不适用工况：由于以下物质的挥发气体或扬尘的吸声能力特强,所以一般情况下不可以应用。比如:发烟硫酸、硝酸、储存罐中的水泥粉、石灰粉、液体表面有大量的泡沫存在等,又比如:到达换能器的温度50℃以上或储存罐压力≥0.3Mpa时不可以应用（如果应用在带温带压的储存罐,订货时必须说明)
三 技术参数
①量程：1、2、3、5、8、10、12、15、20、25、30、35、40m（订货选购）
②盲区：≤0.10（1m）、0.15m（2m）、0.3m（3m）、0.4m(5m)、0.5m（5-10m）、0.8m（10-15m）、1m（20m）、1.2m（25m）、1.5m（30m）、2m（30-40m）
③误差：±1mm(1m)、±1.5mm(2m)、±0.25%FS(3-40m)
④显示方式：LCD
⑤测量单位：m
⑥重 复 性：±0.5%
⑦功 ? 率：≤3W
⑧环境温度：-20~50℃；相对湿度：不大于90%
⑨输出：4~20mA、开关量、RS485、打印、GPRS等（注：订货选购）
⑩供电电源：12-24VDC或220VAC（选配）
四 功能特性
①?全智能、多功能、测量性能高，环境适应性强；
② 多参数同时显示，高度、输出电流、时间、继电器状态；
③ 2路4-20mA变送输出、继电器高、低报警控制输出；
④ RS485、RS232上传功能，打印功能（选配）；
⑤ 多种信号选择；
⑥ 维护简单，三个月校正一次；
⑦ 采用多种标定方法，保证测量准确度；
⑧ 中英文菜单可选（选配）；
⑨ 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；
超声波液位差计产品选型
| SKYWC | 超声波液位差计 |
||||||
|
型式 |
分体式四线制（可不写） |
|||||
|
量程（mm） |
500 |
500mm |
||||
1000 |
1000mm |
||||||
...... |
...... |
||||||
2000 |
2000mm |
||||||
客户指定 |
Nmm |
||||||
|
电源电压 |
D |
DC24V |
||||
A |
AC220V |
||||||
|
连接方式 |
L |
螺纹M60*2 |
||||
F |
法兰大小（DN） |
||||||
|
信号线长度 |
L |
客户指定 |
||||
