 您现在的位置 > 首页 > 变送器仪表 > 棒式雷达物位计


SKD51棒式雷达物位计

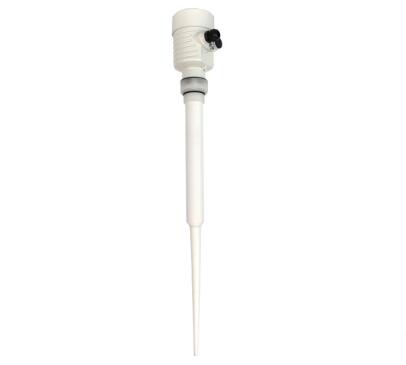

棒式雷达物位计图示

简介
  SKD51棒式雷达物位计传感器是先进的雷达式物位测量仪表测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4~20mA叠加HART信号。
原理
  SKD51棒式雷达物位计由电子单元产生微波脉冲,通过天线系统发射并接收。雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号,一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
??即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

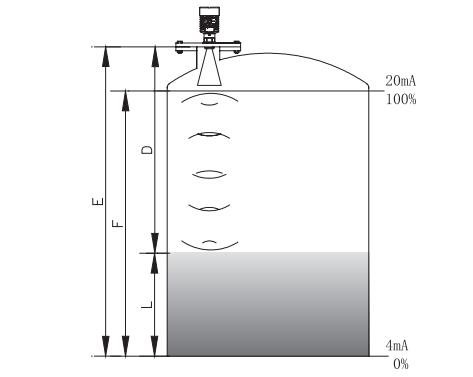

棒式雷达物位计工作原理图
输入
  棒式雷达物位计天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2(其中C为光速)
   因空罐的距离E已知,则物位L为:L=E-D
输出
  通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
特点

  • 可以测量所有介电常数>1.8的介质
  • 测量范围0-20m(可以扩展到35米)
  • 采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
  • 4~20mA输出或数字型信号输出
  • 分辨率1mm
  • 不受噪音、蒸汽、粉尘、真空等于工况影响
  • 不受介质密度、粘稠度和温度的变化的影响
  • 过程压力可达4Mpa
  • 过程温度可达250℃
  • 采用先进的非接触式测量,采用极其稳定的材料制造
SKD51棒式雷达物位计参数:
应  用:过程条件简单,腐蚀性的液体、浆料、固体比如:污水储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
测量范围:20米
过程连接:G1?螺纹货1?NPT
介质温度:-40~120℃
过程压力:-0.1~0.3Mpa
精  度:±10mm
频率范围:6GHz
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)

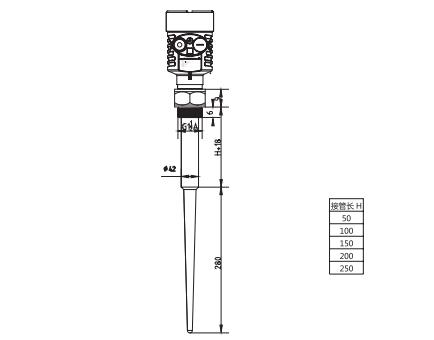

SKD51棒式雷达物位计外型尺寸图
棒式雷达物位计外型尺寸图

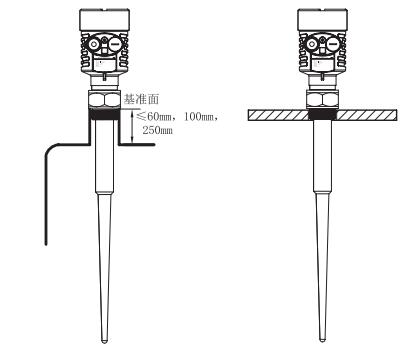

SKD51棒式雷达物位计安装

棒式雷达物位计安装图示
SKD51棒式雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

过程连接/材料

G螺纹G1?A
N螺纹G1?NPT
A PP法兰DN50 PN16C型
B PP法兰DN80 PN16C型
C PP法兰DN100 PN16C型
D PP法兰DN150 PN16C型
E PP法兰DN250 PN16C型
Y特殊定制

天线型式/材料/过程温度

SP 塑料棒/PP/-40?100℃
SP 塑料棒/PTFE/-40?120℃

容器接管长度

A 50mm
B 100mm
C 150mm
D 200mm
E 250mm
Y特殊定制

电子单元

3 (4~20)mA/24V DC/HART两线制
4 (4~20)mA/(~24)V DC/HART四线制
5(4~20)mA/(~220)V AC/HART四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制
