 您现在的位置 > 首页 > 变送器仪表 > 喇叭口雷达物位计


SKD56喇叭口雷达物位计

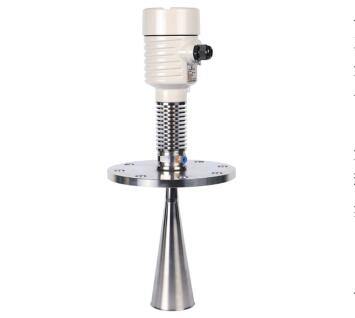

喇叭口雷达物位计外形图

简介:
  SKD56喇叭口雷达物位计测量最大距离可达30米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于如:反应釜或固体料仓非常复杂的测量条件。
原理
  喇叭口雷达物位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)
SKD56喇叭口雷达物位计参数
应  用:耐温、耐压、轻微腐蚀的液体、固体
测量范围:30米
过程连接:螺纹、法兰
介质温度:-40~80℃;-40~130℃
-60~250℃;-60~1000℃
过程压力:-0.1~4MPa
精  度:±5mm
频率范围:26GHz
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)

SKD56喇叭口雷达物位计外形尺寸图
喇叭口雷达物位计外形尺寸图
SKD56喇叭口雷达物位计安装
喇叭口雷达物位计安装示意图
SKD56喇叭口雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

过程连接/材料

B螺纹G1?A
C螺纹1?NPT
D法兰DN50/不锈钢304
E法兰DN80/不锈钢304
F法兰DN100/不锈钢304
Y特殊定制

天线形式/材料

B喇叭天线Φ46mm/不锈钢304
C喇叭天线Φ76mm/不锈钢304
D喇叭天线Φ96mm/不锈钢304
Y特殊定制

密封/过程温度

V普通密封/(-40~150)℃
K高温密封/(-40~250)℃
T高温密封/(-60~450)℃

电子单元

3 (4~20)mA/24V DC/HART两线制
4 (4~20)mA/220V AC四线制
5 RS485/Modbus/四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊约定

Y 特殊定制

相关产品推荐:棒式防腐雷达物位计;卫生型平面雷达物位计;抛物面雷达物位计;万向喇叭雷达物位计;水滴天线雷达物位计;
