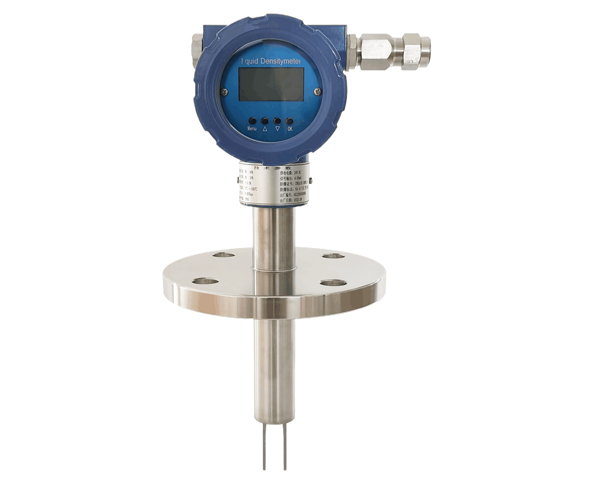

SKDM插入式音叉密度计
|
一、插入式音叉密度计介绍
SKDM音叉在线式密度（浓度）传感器是一款基于振动原理的高精度密度（浓度）测量仪表。插入式音叉密度计是安装在敞开或密闭储罐中或管道中，可连续、实时在线测量流体密度的传感器，用于以密度做为最终产品首要控制参数的过程控制，或用于固体百分比或浓度百分比等其他质量控制参数的指示器。
主要应用领域
- 脱硫行业中石灰浆液密度和浓度的测量
- 脱硝行业中氨水的密度和浓度测量
- 选矿行业中矿浆的密度和浓度测量
- 表面处理行业中配比液体的密度和浓度测量
- 输煤过程中煤泥的密度和浓度测量
- 糖浆的密度和浓度测量
- 淀粉乳液的密度和浓度测量
- 医药行业药液、浓缩液的密度和浓度测量
- 酿酒业，食品行业的密度浓度测量
- 酒精等化学试剂、化工液体的密度和浓度测量
- 石油及油合成制品的密度和浓度测量
二、插入式音叉密度计工作原理
传感器根据振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在自然谐振频率上。当液体流经叉体时，振动发生改变，引起谐振频率变化，从而通过电子处理单元计算出准确的密度值。振动频率与密度的关系为：
ρ=K0+K1T+K2T²
式中:
Ρ---液体密度
T---传感器输出的振动周期
K0,K1,K2T²---传感器的常数，在出厂时标定
三、插入式音叉密度计技术参数
测量范围 |
0.65~1.0g/cm³(650~1000kg/m³)
1.00~1.45g/cm³(1000~1450kg/m³)
1.45~1.85g/cm³(1450~1850kg/m³)
其他量程定制 |
测量精度 |
经济型:±0.005g/cm³(±3kg/m3) |
高精度：±0.001g/cm³(±1kg/m3)适用于0.65~1.25g/cm³（650kg/m³~1250kg/m³）的标定范围 |
重复性 |
±0.0002g/cm³(±0.1kg/m3) |
介质粘度影响 |
0~50cP时不受影响
对于50~200cP范围±0.005g/cm³(±5kg/m³) |
测量温度范围 |
-20℃~100℃ |
仪表工作环境温度 |
-15℃~+65℃ |
最大工作压力 |
10MPa（100bar或1450psi或102kgf/cm2) |
流体粘度范围 |
0~200cP |
过程温度影响(校正后) |
0.0001g/cm³/每℃(0.1kg/m3/每℃) |
过程压力影响 |
可忽略不计 |
内置温度传感器 |
PT100 |
接液材质 |
SUS316L，哈氏合金C，哈氏合金B，蒙乃尔400，锆合金，钛合金，钽 |
叉体涂层 |
标准型（无涂层），重防腐涂层，耐磨涂层 |
供电电源 |
24VDC0.5A |
2路模拟信号输出 |
4~20mA(1路：密度或浓度；1路；温度-30℃~150℃) |
4—20mA输出精度 |
±0.003g/cm³(0.65~1.0g/cm³)
±0.004g/cm³(1.0~1.45g/cm³)
±0.005g/cm³(1.45~1.85g/cm³) |
输出重复性(0—+60℃) |
±0.05%FS |
数字信号输出 |
RS485协议 |
过程连接 |
法兰型、卫生型、螺纹型（可根据客户定制） |
防护等级 |
IP65 |
外壳 |
铝合金 |
防爆认证 |
ExdbIICT6Gb |
四、插入式音叉密度计选型表
| DM |
X |
X |
X |
X |
X |
X |
XX |
说明 |
结构类型 |
C |
|
插入式 |
F |

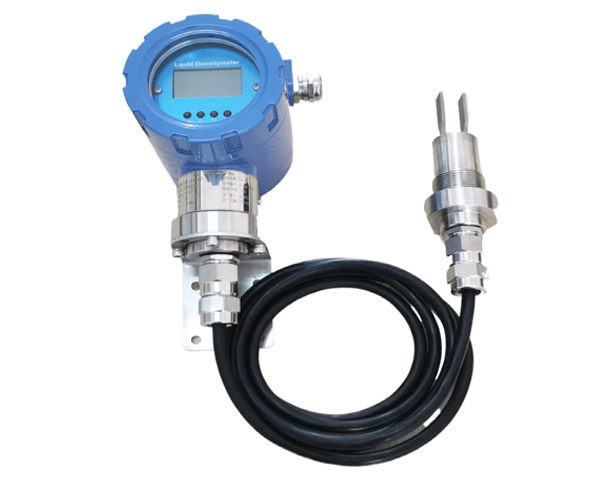

分体式 |
量程范围 |
|
S |
|
0.65~1.00g/cm³ |
M |
1.00~1.45g/cm³ |
L |
1.45~1.85g/cm³ |
D |
其他定制量程 |
测量精度 |
|
T |
|
经济型±0.005g/cm³ |
G |
高精度±0.001g/cm³ |
H |
超高精度±0.0001g/cm³
（特定条件） |
插入长度 |
|
B |
|
标准长度125mm |
D |
其他定制长度 |
叉体传感器材质 |
|
S |
|
SUS316L |
H |
哈氏合金C |
B |
哈氏合金B |
M |
蒙乃尔400 |
G |
锆合金 |
T |
钛合金 |
A |
钽合金 |
D |
其他定制 |
叉体涂层
|
|
B |
|
标准无涂层 |
P |
防腐涂层 |
D |
耐磨涂层 |
安
装
方
式 |
卫生法兰 |
|
W1 |
管径Φ70（法兰Φ91） |
W2 |
管径Φ76.1（法兰Φ91） |
W3 |
管径Φ88.9（法兰Φ106） |
W4 |
管径Φ101.6（法兰Φ119） |
W5 |
其他定制 |
法
兰
|
|
F1 |
DN32 |
F2 |
DN40 |
F3 |
DN50 |
F4 |
DN65 |
F5 |
DN80 |
F6 |
DN100 |
F7 |
DN125 |
F8 |
DN150 |
F9 |
其他定制 |
螺纹 |
|
M |
定制 |
|
|
