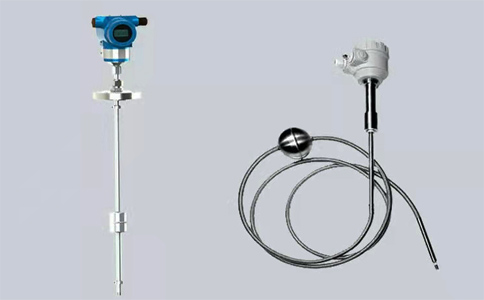

磁致伸缩液位计概述
SK-CZSS系列磁致伸缩液位计是基于磁致伸缩材料的魏德曼效应一种新型的液位计，提供高速、可靠、准确、连续的位置信号。
该系列液位计可同时测量一个或两个浮球的绝对位置，以模拟量或数字量形式输出，模拟量输出形式二线制4-20mA+Hart；数字量输出采用RS485（Modbus协议）串行通信方式。其中液位型液位计工作时可以是一个或两个浮球，浮球可分别悬浮于液罐中的液-气分界面和液-液分界面，并与之同步运动，实现液罐液面或界面的实时检测。
磁致伸缩液位计内芯包含：柔性测杆、放大模块、主板模块和滤波模块等。可轻松满足OEM客户的要求。友好的按键操作模式，标准的安装尺寸。
磁致伸缩液位计特点
- 支持多液位同步检测，精度佳、重复性好
- 连续测量，绝对位置输出，重启无须归零位
- 使用寿命长、性能稳定可靠
- 使用方便，具有多种输出方式（二线制4-20mA+Hart，双路4-20mA，Modbus协议）
- 支持5点温度测量
- 现场显示方便维护
- 方便调试，按键调试和远程调试
- 测杆支持高温，达200℃（高温型）
- 放大模块与主板模块可以随意组合，自动匹配。
磁致伸缩液位计技术参数
| 输出形式 |
二线制4-20mA+Hart，双路4-20mA |
Modbus |
输出参量 |
液面、界面 |
液面、界面、温度(5点) |
有效量程 |
100~20000mm |
测点个数 |
1个、2个 |
分辨力 |
16位D/A |
最高可达0.1mm |
非线性误差 |
≤满量程的±0.05% |
示值误差 |
≤满量程的±0.1% |
温度性能 |
≤100ppm/℃ |
响应时间 |
100ms |
工作电压 |
额定工作电压：24Vdc；
正常工作电压：10～30Vdc |
工作电流 |
<25mA（随量程大小变化） |
<50mA（随量程大小变化） |
负载特性 |
电源供电24V，电流输出时最大负载500Ω |
- |
测量盲区 |
上盲区≤100mm；下盲区≤100mm |
温度 |
环境温度：-30℃～+70℃；
介质温度：-40℃～+85℃（普通型）；-40℃～+200℃（高温型）。 |
极性保护 |
串联二极管 |
电磁兼容 |
符合《GB 21117-2007-T 磁致伸缩液位计》标准 |
绝缘电阻 |
20M（100V） |
绝缘强度 |
500V |
其他功能 |
具备现场显示和设置功能。 |
磁致伸缩液位计产品选型
| SK-CZSS |
磁致伸缩液位变送器（输出4～20mA） |
|
A |
304不锈钢 |
探杆材料 |
B |
316不锈钢 |
F |
304+F46（防腐） |
|
D |
顶部安装（浮球式，配套磁翻板） |
安装结构 |
X |
底部安装(捆绑式，配套磁翻板用） |
|
F |
FL |
法兰规格（DN80、DN100等） |
连接形式 |
|
无 |
无安装方式 |
G |
杆式 |
探杆类型 |
L |
缆式 |
|
CW |
－40～80ºC |
测量温度 |
GW |
－40～200ºC |
|
YW |
1个液位 |
输出信号 |
JW |
2个液位(界位） |
YWH |
1个液位+HART协议 |
|
X |
无第二路4~20mA输出 |
第二路模拟输出 |
X2 |
有第二路4~20mA输出 |
O |
普通型 |
防爆选项 |
D |
隔爆型 |
E |
本安型 |
|
-□ |
安装高度(mm) |
|
-□ |
测量范围(mm) |
|
-□ |
介质密度(g/cm3) |
|
-□ |
工作压力(MPa) |
注：1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸；
2、需要提供其它连接螺纹是请在订货前咨询。
订货须知：
订货时请写明被测介质名称、工作压力、介质温度、测量范围情况等.
|
