法兰式液位变送器-江苏省苏科仪表有限公司

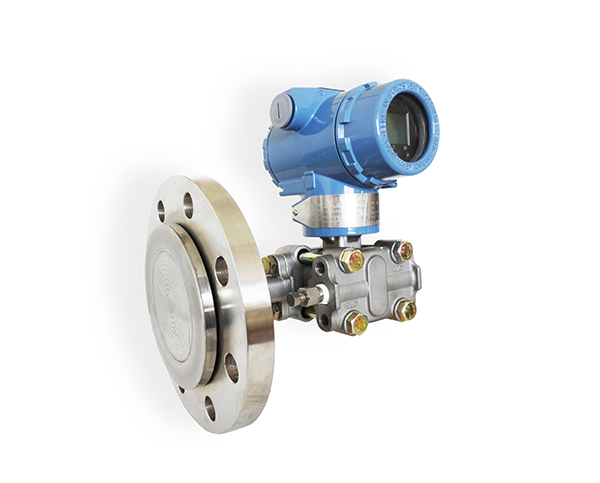

SK3351LT法兰式液位变送器可对各种容器、储罐内的液体的液位进行正确测量,法兰式液位变送器有单法兰液位变送器和双法兰液位变送器两种。单法兰液位变送器是用于测量容器、储罐内无外部工作压力的液体的液位，双法兰液位变送器测量容器、储罐内有系统工作压力的液体的液位。
法兰式液位变送器被广泛应用于石油、化工、冶金、钢铁、环保水处理等行业对密闭或者敞口容器或者储罐内的液体的液位测量。法兰标准按ADSI与国标生产，美标法兰有3〞、4〞规格，法兰等级为150LB、300LB。如用户采用GB9116-88S标准，法兰尺寸为DN40 DN50 DN80 DN100；法兰等级为PN1.0 PN1.6 PN2.5 PN4.0。
●测量范围
差压：0-6.2-690KPa
静压：2.5MPa
精度等级：0.5%；0.2%
●选型表

SK3351LT	法兰式液位变送器
	代码	量程范围KPa
	3	0-1.3～7.5
	4	0-4-40
	5	0-40～200
	6	0-0.16～700
		代码	输出功能
		E	4-20mA（模拟信号）
		S	4~20mA+HART协议（智能型）
			代码	公称直径尺寸(mm)	插入筒长度(mm)		高压侧隔膜片材料
			A0	(3〞)80	平		316L
			A2	(3〞)80	50		316L
			A4	(3〞)80	100		316L
			A6	(3〞)80	150		316L
			B0	(4〞)100	平		316L
			B2	(4〞)100	50		316L
			B4	(4〞)100	100		316L
			B6	(4〞)100	150		316L
			C0	(3〞)80	平		哈氏C-276
			D0	(4〞)100	平		哈氏C-276
			E0	(3〞)80	平		钽
			F0	(4〞)100	平		钽
			G0	50	平		316L
			G2	50	50		316L
			G4	50	100		316L
			G	50	平		哈氏C-276
			G1	50	平		钽
			H	40	平		316L
			H1	40	平		哈氏C-276
			H2	40	平		钽
			T	特殊约定
				代码	结构材料
					法兰接头	排气/排液阀	隔离膜片	灌充液体
				22	316不锈钢	316不锈钢	316不锈钢	硅油
				23	316不锈钢	316不锈钢	哈氏合金C
				24	316不锈钢	316不锈钢	蒙乃尔
				25	316不锈钢	316不锈钢	钽
				33	哈氏合金C	哈氏合金C	哈氏合金C
				35	哈氏合金C	哈氏合金C	钽
					代码	选项
					M1	0-100%线性指示表
					M2	LED显示表
					M3	LCD显示表
					B1	管装弯支架
					B2	板装弯支架
					B3	管装平支架
					D1	侧面泄放阀在压力室上部
					D2	侧面泄放阀在压力室下部
					不注	1/2NPT锥管螺纹接头
					C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
					d	隔爆型dⅡBT4
					i	本安型iaⅡCT6

液位变送器系列产品有：投入式液位变送器、单法兰液位变送器、双法兰液位变送器、法兰式陶瓷液位变送器、射频电容液位变送器、电感式液位变送器
