智能涡街流量计运行故障与处理
发布时间:2016-03-11

    智能涡街流量计运行可靠,安装维护简单,测量范围大,不受温度、压力的影响,具有一定的测量精度,无可动元部件,压力损失小,安全防爆,适用于恶劣环境。智能涡街流量计安装原则除了以设计图纸为依据外,在实际施工过程中还要注意以下几点:
①所选择的安装位置应使流量计保持灌满,无集气(或积液)现象;
②在上游和下游保留足够的直管段以保证直行和对称的流行,涡街流量计的上游必须留有至少15倍口径(D)的直管段(如图一),下游必须留有至少5倍口径(D)的直管段;

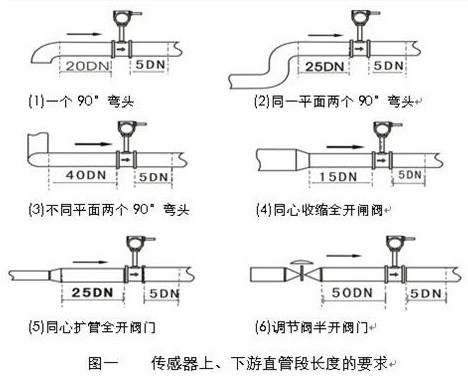

涡街流量计前后直管段安装示意图
③阀门以及其他测量仪表尽可能的在流量计的下游安装。
根据近几年在大项目安装智能涡街流量计施工过程中常见的问题,采取以下处理措施:
(1)DCS显示流量曲线有异常不规则的峰值。首先观察仪表安装现场周围环境,是否存在影响涡街流量计正常运行的振动源,如果是振动引起的应采取减振措施。例如在仪表两端管道加装支撑或固定架,也可以在仪表两端管道加装弹性软管或者避开振动源安装,以便消除和减少振动的影响。在现场实际安装中发现,涡街流量计在垂直管道安装的耐振性要好于水平管道安装;电容式传感器要比压电式传感器耐振性好。其次采用适当降低放大器灵敏度,加强信号滤波,提高触发电平等方法消除异常不规则的峰值。
(2)当测量气体流量大到一定值时流量输出值不升反降。当生产用气量提高时传感器的测量频率和其对应的体积流量都达到大值而不再上升,同时因为气体通过缩径或小管道节流引起压力下降,造成输出流量的下降。此时应适当调整介质流量,当流量超出生产工艺允许值时,需要更换流量计。通过直接读取仪表频率脉冲值,再以出厂资料、检验报告、安装前检定证书的数据为准,找出与其相对应的流量值。另外,如果现场具备调节管道介质流量的条件,可以分别按上升百分比例、下降百分比例调节管道介质流量,制成曲线图形,找出流量的下降拐点,为更换流量计提供可靠的数据。
(3)管道介质流量较大时二次表无流量显示或显示流量极小。当管道介质流量很大时传感器检测不到信号,极有可能是涡街流量计被装反。采取的措施是将涡街流量计调成正确的方向,检查供电电源,检查涡街发生体本体以及变送器。
(4)管道介质流量较小时二次表无流量显示。当管道介质流量小于某一定值时,传感器检测不到信号,一是传感器检测到的漩涡数量较少,导致变送器传出信号较弱或没有输出信号。二是传感器检测到一定漩涡数量后,由于二次表为防止外界干扰,本身有一个小信号切除功能,即传感器检测到信号小到一定值时默认为零。此种现象发生主要是仪表选型口径偏大,造成小信号切除值偏大,更换相应口径的仪表即可解决此类问题的发生。
    智能涡街流量计采用压电应力式传感器,可靠性高;工茁度范围大;既有模拟标准信号又有数字脉冲信号输出,使仪表能长期稳定的工作;容易与DCS、PLC等数字系统配套使用。随着智能涡街流量计被越来越广泛的应用,今后在施工中还会遇到更多的问题,这就需要不断地探索和学习,以便更好地解决问题。
