涡街流量计选型参数详解
发布时间:2015-06-11

   SKLU系列涡街流量计是利用卡门涡街原理研制出来的新型流量计产品,它既可以测量液体,也可以被用来测量气体介质。涡街流量计凭借内部无可动部件、稳定性较高,日常维护量相对较小,测量精度高等优点,被广泛的使用于工业生产中的各个领域。并且,涡街流量计有着多种信号输出方式,方便与计算机等控制设备配套使用,实现自动化的工业生产流程。但涡街流量计并不是适用于任何场合的,必须满足其条件才可以使用。本文将挑选几个比较重要的参数为您做详细介绍,帮助您在对涡街流量计进行选型时,可以更加准确。
一、介质(气体、液体)流量范围


型号

口径

流量范围m³/h

液体

气体

饱和蒸汽

SKLU-25

DN25

1~10

25~60

10~85

SKLU-32

DN32

1.5~18

15~150

14~140

SKLU-40

DN40

2.2~27

22.6~150

22~220

SKLU-50

DN50

4~55

35~350

35~350

SKLU-65

DN65

14~200

60~600

60~600

SKLU-80

DN80

9~135

90~900

86~860

SKLU-100

DN100

14~200

140~1400

135~1350

SKLU-125

DN125

12~360

220~2200

210~2100

SKLU-150

DN150

30~450

350~3500

300~3000

SKLU-200

DN200

56~800

550~5500

550~5500

SKLU-250

DN250

45~1500

900~9000

850~8500

SKLU-300

DN300

65~2000

1360~13600

1250~12500

二、安装直管段长度
这个参数相对来也说是比较重要的,因为直管段的长度会直接影响到涡街流量计的测量精度。下面就为大家介绍6种常见管道的长度参数。

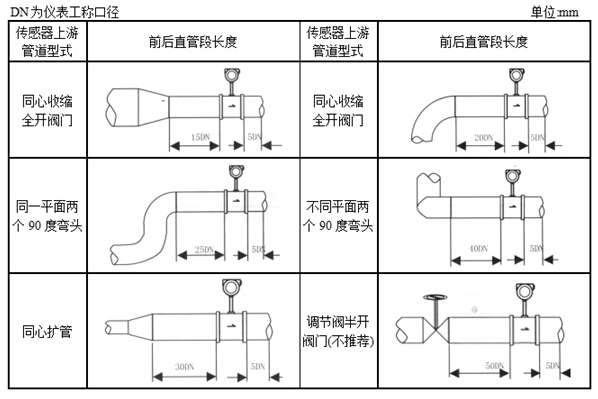

涡街流量计安装直管段长度示意图
1.涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。
2.传感器应水平或垂直安装(液体的流向自下而上)在与其公称通经相应的管道上。
3.传感器上游侧不应设置流量调节阀。
4.如上游直管段长度不能满足上图要求,建议用户在上游侧管道中安装流体整流器。
5.若管道要缩径,其直管段与渐变管的长度应满足上图.
6.传感器不要安装在有强烈振动的管道上,以免影响精度,如传感器在有振动的管道上安装使用时,可采取下面措施来减小振动带来的干扰:
(a)、在传感器上游2D处加装管道 固定支撑点。
(b)、在满足直管段要求的前提下,加装软管过度。
7.传感器(变送器)安装在高温管道上时,传感器(变送器)必须加保温层,防止热辐射对放大器的伤害。
8.涡街流量计附近不得有强烈磁场干扰。
9.涡街流量计必须可靠接地,接地电阻应≤10Ω.
10.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
三、涡街流量计外形尺寸

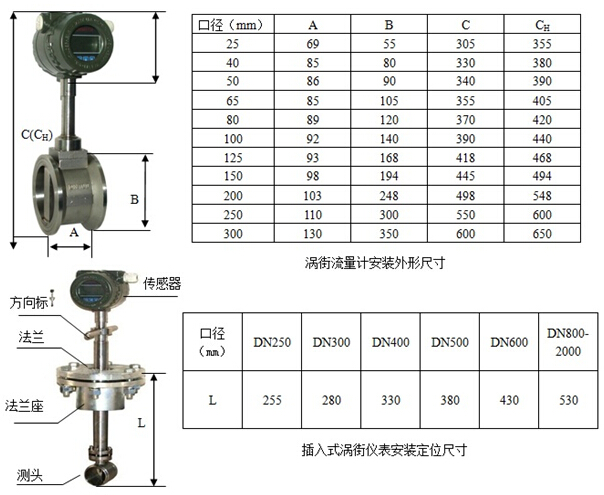

涡街流量计外形尺寸示意图
涡街流量计安装注意事项
1、涡街流量计属于精密仪表,仪表应选择安装在干燥、通风、灰尘少的地方。
2、使用测量蒸汽的仪表,表体、管道一定要加保温,法兰要夹紧,不得有漏气的地方,否则仪表很容易损坏。
3、仪表安装好选择在室内,远离震动及有较强电磁干扰的地方。如在室外,可将表头加以保护。
4、涡街流量计前少要有10-15倍的直管段,后要有5倍以上的直管段。选择安装地方要便于安装、接线、调试。
5、好有一段直管段,在安装前先将两片法兰焊接好,再将仪表装好夹紧,将管道切掉等长直管,然后将之前焊接好的整体表加以安装。切忌不要将表夹在法兰上焊接。
本文由孔板流量计,江苏省苏科仪表有限公司为您提供,转载请注明出处!!
