涡街流量计配线设置
发布时间:2015-3-19

一、输出频率信号的三线制涡街流量仪表配线设计
    涡街流量计输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。

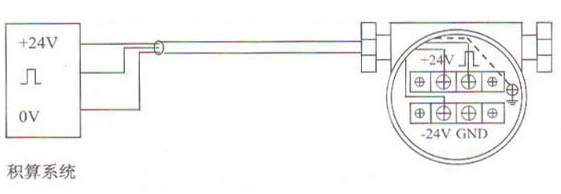

输出频率信号的三线制涡街流量计配线设计
二、输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
    输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。

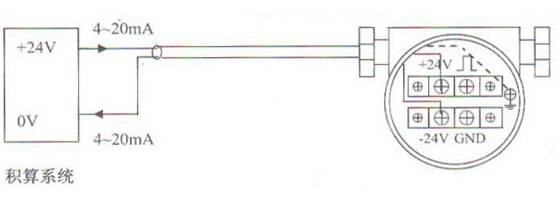

输出标准4~20mA电流信号的两线制涡街流量计配线设计
三、带RS-485通讯接口功能的涡街流量仪表配线设计
    带RS-485通讯功能的涡街流量仪表采用DC24V电源供电,与其它设备之间采用四线制传输方式。

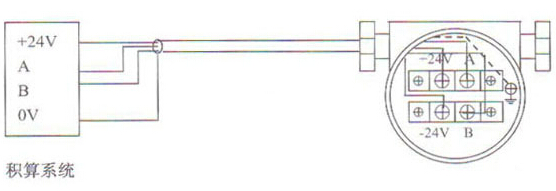

带RS-485通讯接口功能的涡街流量计配线设计
四、防暴型涡街流量仪表配线设计
    LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex iaⅡCT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图。

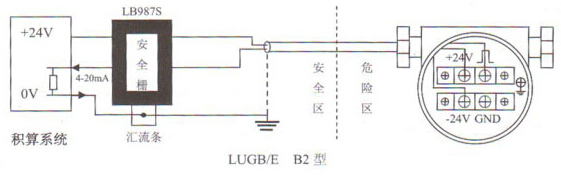

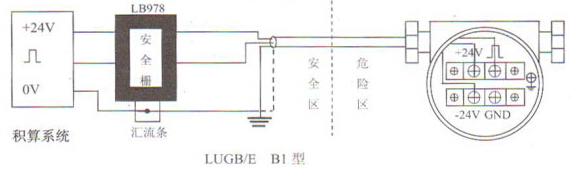

防暴型涡街流量计配线设计

注意事项:
(1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。
(2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。

本文由智能电磁流量计,江苏省苏科仪表有限公司为您提供,转载请注明出处!!
