智能涡街流量计安装注意点

   智能涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,遵照生产使用说明书的要求执行。
   智能涡街流量计可安装在室内或室外,如果安装在地下井里,有水淹的可能,要选用延水型传感器。传感器在管道式可以水平、垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的干扰,安装位置要注意,如图所示

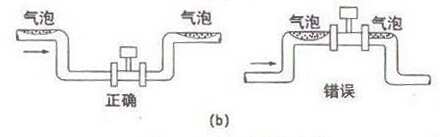

智能涡街流量计测量含液体安装示意图
智能涡街流量计测量含液体安装示意图
智能涡街流量计测量含气液混相流安装示意图
智能涡街流量计测量含气液混相流安装示意图
   智能涡街流量计必须保证上、下游直管段有必要的长度,如图所示。在个汇总资料中数据有差异,其原因可能是,漩涡发生体尚未标准化,形状尺寸的差异有多少影响尚待验证;对各类阻流件必要的直管段长度实验研究尚不够,即还不成熟,对比节流式差压式流量计,这方面工作还处于初始阶段。

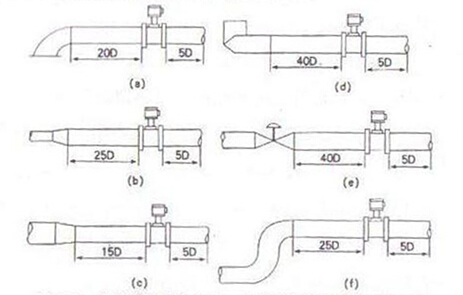

智能涡街流量计对上、下游直管段长度的要求
智能涡街流量计对上、下游直管段长度的要求

  1. 一个90°弯头;
  2. 同心扩管;
  3. 同心收缩全开阀门
  4. 不同平面两个90°弯头;
  5. 调节阀半开阀门;
  6. 同一平面两个90°弯头;
