电磁流量计在测量井内安装方式

    电磁流量计的安全可靠性首先是测量方式的可靠性。在安全运行的前提下,不仅要求选用满足准确度要求的显示仪,还要根据被测介质的特点选择合理的测量方式。

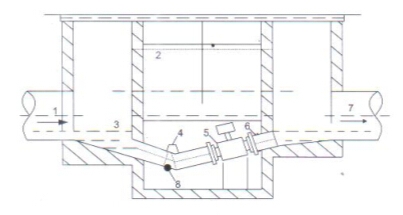

电磁流量计测量井内安装示意图

测量井内流量计安装方式

1、入口

2、溢流管

3、入口删

4、清洗口

5、流量计

6、短管

7、出口

8、排放阀

1、励磁电缆可选用HZ中型橡套电缆,其长度与信号电缆一样
2、信号电缆和其他动力电源电缆必须严格分开,不能敷设在同一根管子内,不能平行敷设,不能绞合在一起,应分别单独穿在钢管内。
3、信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。
4、分体式电磁流量计励磁电缆和转换器之间的连接用专用接线完成,转换器和外部的连接同一体式电磁流量计


本文来源于网络,如有侵权联系删除转载请注明出处!!
