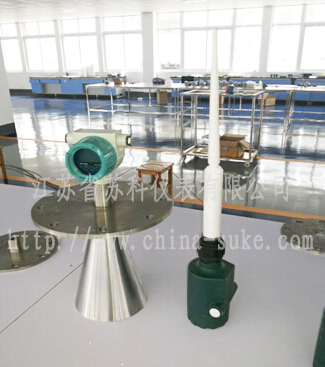

如何选择合适的雷达物位计

   在测量物位的物位计产品中雷达物位计目前已成为市场上的主流产品之一,雷达物位计主要分为导波雷达物位计脉冲雷达物位计
导波雷达物位计
一、导波雷达物位计
   导波雷达物位计的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行,接触到被测介质后,微波脉冲被反射回来,并被电子部件接收,并分析计算其运行时间。微处理器识别物位回波,分析计算后将它转换成物位信号给出。由于测量原理简单,可以不带料调整,从而节省了大量调试费用。测量缆或棒可以截短,使之更加适应现场的应用。对于蒸汽不敏感,即使在烟雾、噪音、蒸汽很强烈的情况下,测量精度也不受到影响。不受介质特性变化的影响,被测介质的密度变化或介电常数的变化不会影响测量精度。粘附:没有问题,在测量探头或容器壁上粘附介质不会影响测量结果。容器内安装物如果采用同轴套管式的测量完全不受容器内安装物的影响,不需要特殊调试。可以提供不同形式的探头用于不同应用:缆式,用于测量液体介质或重量大的固体介质,量程可达60米;棒式用于测量液体介质或重量轻的固体介质,量程可达6米;同轴套管用于测量低黏度的介质,不受过程条件的影响,量程可达6米。
二、脉冲雷达物位计
   脉冲雷达物位计采用微波脉冲的测量方法,并可在工业频率波段范围内正常,波束能量低,可安装于各种金属、非金属容器或管道内,对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大,有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害,还具有不受介质比重的影响,不受介电常数变化的影响,不需要现场校调等优点,不论是对工业需要,还是对顾客经济实惠的考虑,都是不错的选择。脉冲雷达物位计有低频脉冲雷达物位计(6GHz)和高频脉冲雷达物位计(26GHz)之分,低频脉冲雷达物位计尽管具有价格相对低廉的优点,但在主要应用领域中,属于逐渐被淘汰的产品。与低频脉冲雷达物位计相比,高频脉冲雷达物位计在应用过程中有以下优点:
1.高频雷达物位计(主要指26GHz和24GHz)具有能量高,波束角小,天线尺寸小,精度佳等优点。
2. 26GHz雷达波长11mm,6GHz雷达波长50mm,雷达物位计在测量散装料位时,雷达波反射主要来自料面的漫反射,漫反射的强度与物料大小成正比,与波长成反比,而大部份散装料直径远远小于50mm,这就是目前26GHz雷达是测量散装料物位选择的原因。
3.在一些直径小而高度并不是很高的小型罐的应用中,6GHz雷达天线长(300-400mm)无形中增大了盲区(大约600mm),另外由于6GHz雷达方向性差(开角大)在小罐中会产生多径反射;而26GHz雷达频率高,天线短,方向性好,克服了6GHz雷达的缺点,适用于小罐测量。
4.由于现场环境恶劣,随着时间推移,雷达天线会堆积污物、水汽等,26GHz雷达天线小,附加天线罩可大大改善因污物、水汽造成的影响;6GHz雷达天线大,加天线罩很困难。且仪表较沉重,清理困难。
5.由于26GHz雷达方向性好,很多恶劣工况,可通过简单隔离,将雷达物位计装在容器外进行测量。冶金行业的工况相当复杂,各个工序的对于物位测量的要求均不相同:同时测量介质的性质;测量介质的温度、压力;防爆、防护等级;测量环境有无粉尘、蒸汽和泡沫;容器罐、池、料仓、料库的几何尺寸及安装位置都会对所使用的仪表有不同要求。因此,仪表选型前必须对使用的工况环境做认真、详细了解和分析,必要的情况下要到使用现场做实地勘查,才能保证获得最佳的使用效果。
   在选择雷达物位计时首先要考虑天线材质和频率的不同。其频率主要有6GHz和26GHz两种;但6GHz雷达物位计已经属于淘汰产品,应用时尽量选用26GHz高频雷达物位计。26GHz高频雷达物位计的天线种类很多,各有特点:SKD-800型高频雷达物位计的天线,是全四氟(PTFE)密封天线,适合工况较好(测距短,液面稳定)的液体,腐蚀性液体。少量的挥发物对天线只造成轻微污染。一般应用在水处理车间的SKD-800型高频雷达物位计,安装位置为循环水工序中间水箱上,因水箱内泡沫较多,而且大多数为露天室外安装


本文来源于网络,如有侵权联系删除转载请注明出处!!!
