插入式涡街流量计原理及管道安装

插入式涡街流量计原理
    LUGB插入式涡街流量计采用涡街流量传感器测头,插入到被测管道中心,测量管道中流量的大口径流量计。流量传感器测头插入到被测介质管道内成为插入式流量计。其仪表系数K(1/m3)即被测管道内流过单位体积时,输出频率与介质流速成正比脉冲信号,送至积算仪进行处理和显示或输出4~20mA标准电流信号。
插入式涡街流量计管道安装设计

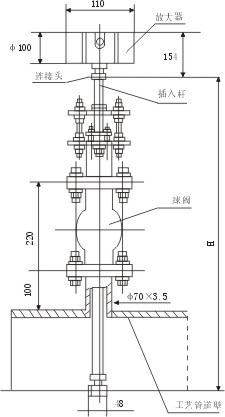

1)插入式涡街流量传感器外型图及尺寸见图。
插入式涡街流量计外形图
2)管道开孔设计,插入式涡街流量传感器在主管道上的安装短管如图所示。
A)安装插入式涡街流量传感器的开孔应位于管道正上方。
B)管道开孔连接短管选用DN100钢管(Ф108×4)。
C)连接短管法兰为1.6Mpa ,Dg100平焊法兰,法兰标准为GB9119.8-88.
D)短管焊接时,法兰上一直径的一对(两个)螺栓孔必须对准管道中心线,以使流量传感器插入杆上已焊好的法兰与管道短管法兰连接后,测头能对准来流方向。
插入式涡街流量计安装尺寸图
注:
1、D为管道平均内径
2、L为管道中心至管道开孔法兰上端距离
3、管道开孔法兰上的螺炕置严格按图施工。
