分体式电磁流量计流量信号线如何选择

    分体式电磁流量计转换器与传感器配套使用时,对被测流体电导率大于50μS/cm的情况,流量信号传输电缆可以使用型号为RVVP 2*32/0.2/ RVVP 3*32/0.2的聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不大于100m。信号线与传感器配套出厂。信号线的处理可按图4.4进行,圆表可按图4.6进行。

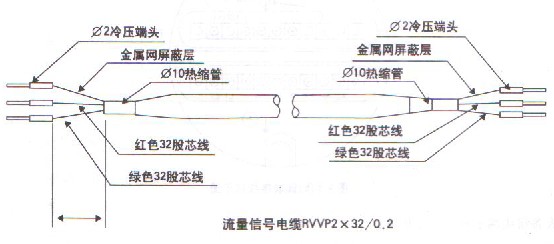

分体式电磁流量计流量信号电缆连接示意图
    分体式电磁流量计转换器提供有等电位励磁屏蔽信号输出电压,以降低电缆传输的分布电容对流量信号测量的影响。当被测电导率小于50μS/cm或长距离传输时,可使用具有等电位屏蔽的双芯双重屏蔽信号电缆。例如:STT3200专用电缆或BTS型三重屏蔽信号电缆。

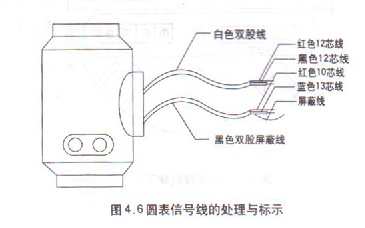

分体式电磁流量计圆表信号线连接示意图
